| 分切原料 | CPP PET OPP PVC 薄膜太阳能电池分切机 |
|---|---|
| 分切厚度 | 0.002mm 到 0.15mm 薄膜太阳能电池分切机 |
| 工位 | 4工位或者多工位 薄膜太阳能电池分切机 |
| 收卷 | 自动收卷 薄膜太阳能电池分切机 |
| 控制系统 | 西门子控制系统 薄膜太阳能电池分切机 |
| 分切刀 | 剃刀或者圆刀 薄膜太阳能电池分切机 |
| 设备寿命 | 10年及以上 薄膜太阳能电池分切机 |
| 售后服务 | 终身 薄膜太阳能电池分切机 |
| 分切机颜色 | 白色或定制薄膜太阳能电池分切机 |
| 分切机特性 | 所有配件均自己生产，**保证质量 |
| 产地 | 杭州 |
| 产品别名 | 薄膜太阳能电池分切机 |
| 分切速度 | 800米/分钟 薄膜太阳能电池分切机 |
| 类型 | 分切机 薄膜太阳能电池分切机 |
| 外形尺寸 | 7500*4500*2500mm薄膜太阳能电池分切机 |
| 用途 | 切断 |
| 种类 | 分切机 薄膜太阳能电池分切机 |
| 重量 | 12000 薄膜太阳能电池分切机 |
| 总功率 | 30KW 薄膜太阳能电池分切机 |
| 最大收卷直径 | 1200mm 薄膜太阳能电池分切机 |
| 最大原料直径 | 1500mm 薄膜太阳能电池分切机 |
| 最大原料宽度 | 9000mm 薄膜太阳能电池分切机 |
| 品牌 | 鸿立 |
| 加工定制 | 是 |
| 收卷轴 | 总张力气胀轴 薄膜太阳能电池分切机 |
HL 薄膜太阳能电池分切机 非晶硅镀膜太阳能膜高速分切机
一、宗旨
我司有超过10年的膜用分切机生产制造经验，已经具备国内一流的设计和生产能力，在市场上高端大型分切设备行业占有非常大的比例，公司有进口的超大型日本，台湾产龙门设备，立式加工中心，保证设备的主要部件及结构件均出自我司之手，保证了产品的质量和高精度，及交货时间。 同时，设备的核心控制系统全部采购自德国西门子，保证了设备的高稳定型和人机界面操作的简易性，智能性。
HL系列高速数字化（采用德国原装进口西门子控制系统）分切机结构紧凑合理，外形美观；底座、侧板灰铁铸造，牢固可靠。收卷采用上下双气涨轴同向中心收卷方式，收卷、放卷的夹紧及刀轴、压辊的动作全气动控制，操作简便快捷。单电机变频驱动，同步带传动，运行平稳可靠，噪音小；张力控制磁粉离合器收卷，磁粉制动器放卷，张力控制精度高、响应快、可调范围广；放卷采用先进的模拟光电自动纠偏系统，有静电消除装置、吹边装置、或者废边自动收卷装置‘收卷自动计米。同时可根据客户要求定制，满足客户的特殊需求。
组成和工作原理
薄膜太阳能电池分切机由放卷设备、切割设备、收卷设备、各功能辊以及张力控制纠偏系统和检测装置组成。薄膜太阳能电池分切机工作原理为：从放卷机构放出的金属化薄膜原料，经展平辊，张力检测辊，赋能辊，纠偏系统，进入切割机构，原材料经分切后，由收卷机构分别收卷成符合标准的膜卷自动下料，节省人工和劳动力，减小工作的劳动和搬运强度，提高工作效率和安全性，
PLC完成运算，控制各部分动作，实现系统的自诊断功能； 触摸屏作为人机界面，接受操作者指令，设定和显示各种运行参数； 变频器驱动主拖动电机，为各传动机构提供运动和动力； 放卷张力控制系统采用恒张力放卷，保证原材料在分切过程中不变形，不起皱； 收卷张力控制系统采用恒转矩收卷，使收卷好的成品料卷松紧适当，膜卷端面整齐； 纠偏控制系统纠正由于原料或传动过程中各种因素引起的偏差，使分切过程中刀口始终保持在金属化薄膜隔离带中心部位，确保留边精度的实现； 赋能电源输出0～900V可调的直流电压，经赋能辊施加在金属化薄膜的两面，在膜料传送过程中，将存在于薄膜介质中的各种导电与半导电杂质清除，可有效地提高电容器的质量；传感器检测的信号送入PLC，记录分切后膜卷的长度、卷径及各种运动状态，实现系统的自动控制。
技术参数
| 机器型号 | SP-1500 | SP-2500 | SP-5000 | SP-6000 |
| 分切卷材最大宽度(mm) | 1500 | 2500 | 5000 | 6000 |
| 分切后卷材宽度(mm) | 50-1200 | 50-1300 | 200-2000 | 400-2000 |
| 最大收卷直径(mm) | mm450 | 450mm | 450mm | 450mm |
| 最大放卷直径(mm) | 1500mm | 1500mm | 1500mm | 1500mm |
| 收卷纸芯直径(英寸) | 3" , 6" | 3", 6" | 3", 6" | 3", 6" |
| 放卷纸芯直径(英寸) | 3 、6 | 3", 6" | 3", 6" | 3", 6" |
| 分切速度(m/min) | 800m/m | 800-1000m/m | 800-1000m/m | 800-1000m/m |
| 分切薄膜厚度 | 10-200um | 10-200um | 10-200um | 10-200um |
| 纠偏误差(mm) | ≤±1 | | | |
| 磁粉离合器(N.M) | 50 | 100 | 100 | 100 |
| 磁粉制动器(N.m) | 50 | 100 | 100 | 100 |
| 输入电源 | 三相五线 380v50/60Hz | | | |
| 引风机功率(kw) | 1.1 | | | |
| 总功率(kw) | 30KW | 45KW | 45KW | 45KW |
| 总重量(kg) | ≈8000 | ≈12000 | ≈15000 | ≈18000 |
| 外形尺寸(L×W×H) | 4500×2300×1500 | 7500×2500×2500 | 9500×2500×2500 | 9500×2500×2500 |

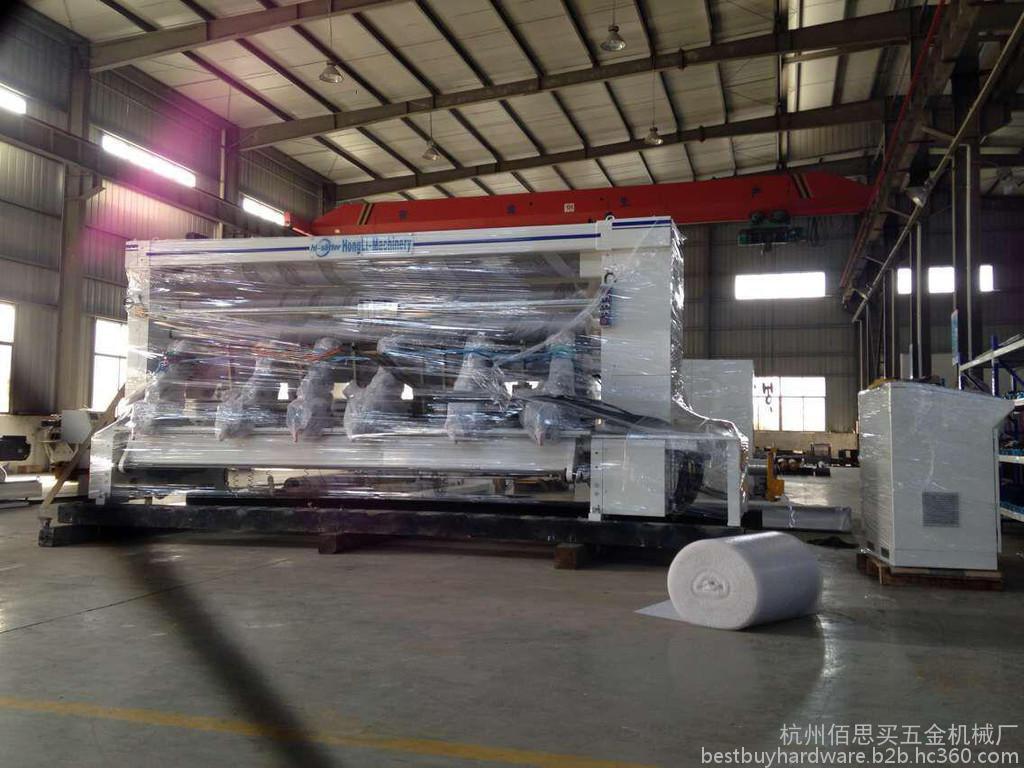

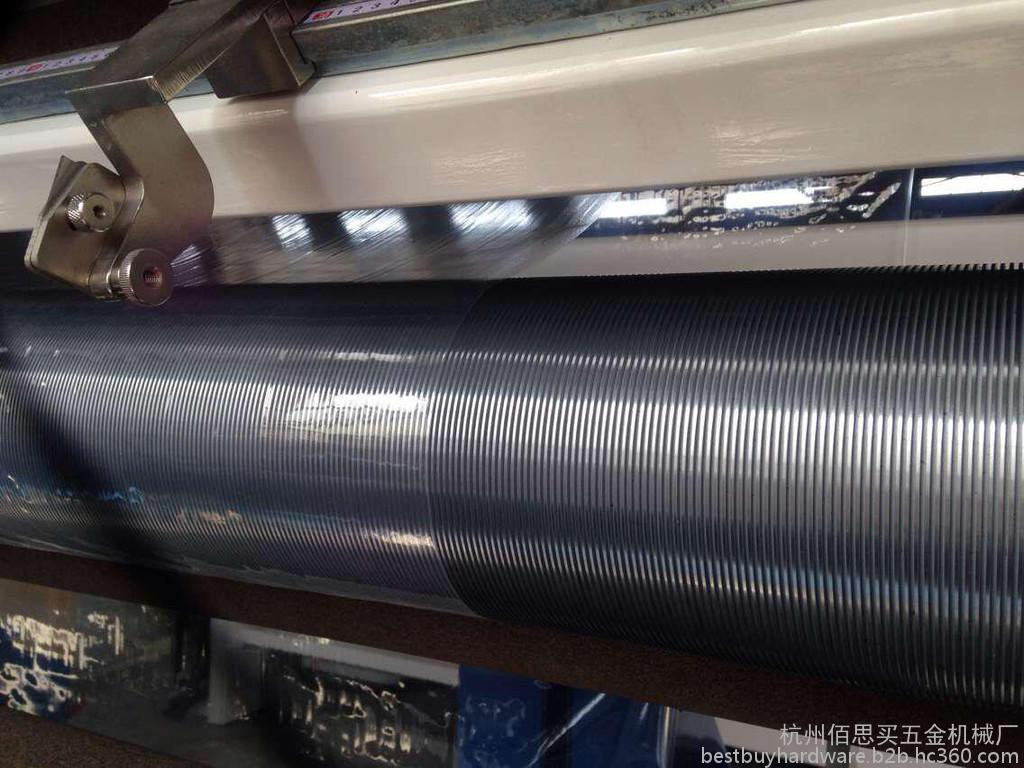

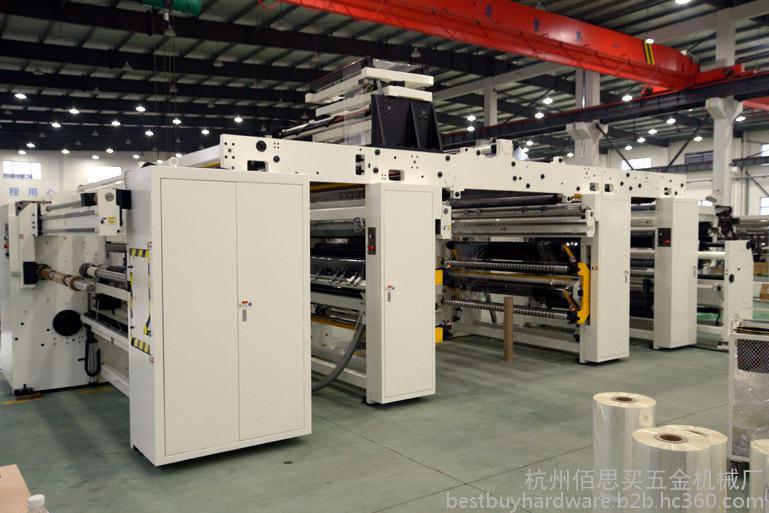

薄膜太阳能电池分切机实物图：
公司现有高精度设备清单如下，我们设备的每一个配件都自己精工打造，保证了我们设备的质量和交货期。
薄膜太阳能电池分切机加工中心设备：
1、台湾14米动柱龙门加工中心SDM-14040M一台；XYZ三轴行程 14200*4500*1700mm
2、台湾五面体龙门加工中心SDM-7235一台；XYZ三轴行程 7180*3940*1500mm
3、台湾五面体龙门加工中心SDM-5235一台；XYZ三轴行程 6200*3600*1200mm
4、台湾五面体龙门加工中心SDM-5235一台；XYZ三轴行程 5200*4000*1060mm
5、台湾五面体龙门加工中心SDM-5235一台；XYZ三轴行程 5170*3950*1060mm
6、台湾五面体龙门加工中心SDM-4530一台；XYZ三轴行程 5450*3370*1070mm
7、台湾五面体龙门加工中心SDM-2214两台；XYZ三轴行程 2200*1200*750mm
8、台湾龙门加工中心VB3020一台；XYZ三轴行程 3000*2000*1000㎜
9、台湾龙门加工中心FV-3219一台；XYZ三轴行程 500*1900*850㎜
10、台湾卧式加工中心SHM-11030R一台；XYZ三轴行程 3000*1800*1500mm
11、台湾卧式加工中心SHM-800二台；XYZ三轴行程 1600*1200*1000mm
12、台湾卧式加工中心SHM-630L五台；XYZ三轴行程 1240*950*830mm
13、台湾立加MCV-1600D一台；XYZ三轴行程 1650*815*850㎜
14、台湾立加MCV-1300D一台；XYZ三轴行程 1350*620*650㎜
15、台湾立加MV-850二台；?XYZ三轴行程 800*500*550㎜
16、TK6411B汉川数控镗铣床一台；XYZ三轴行程 1500*1300*1200㎜
17、BTD.110-R16日本东芝数控镗铣床一台；XYZ三轴行程 2000*1800*1600㎜
18、威海华东MW5316*2500程控龙门磨床 一台
19、国产星火重型立车一台：回转直径：￠2500㎜
20、国产CK6150/6140数控车 二台
21、江苏南通鑫昌龙门铣一台；XYZ三轴行程 3000*2000*1200㎜
22、日本产X50数显万能铣一台； XYZ三轴行程 1200*400*300㎜
23、中捷ZJ3050摇臂钻床 三台
24、杭州产M7140平磨 一台
25、沈阳产CA6140/6150车床 二台
26、台湾产KTM---3S在万能铣床 二台
27、浙江得力DL-400锯床 二台
28、BYJIN瑞士百超激光切割机一台，XY二轴行程 3000*2000㎜
29、BYSTRONIC瑞士百超激光切割机一台，XY二轴行程 3000*1500㎜
30、国产二氧化碳保护焊机 八台；氩弧焊机 四台
31、江苏南京中美产数控折弯机WC67K 一台；L=4000米
32、浙江产三力剪板机 一台；L=4000米
33、矫平机、卷圆机、校直机等辅助设备若干台
本公司拥有高素质的机械专业设计工程师，能进行三维立体造型设计，三维编程及产品的加工、制造、组装。
目前，合作的客户公司有：日本东芝机械（上海）株式会社、日本（TCC）东急车辆制造株式会社、杭州上易机械有限公司、台湾友佳国际控股、浙江中控太阳能技术有限公司、浙大空间研究所等国内外大型知名企业。
