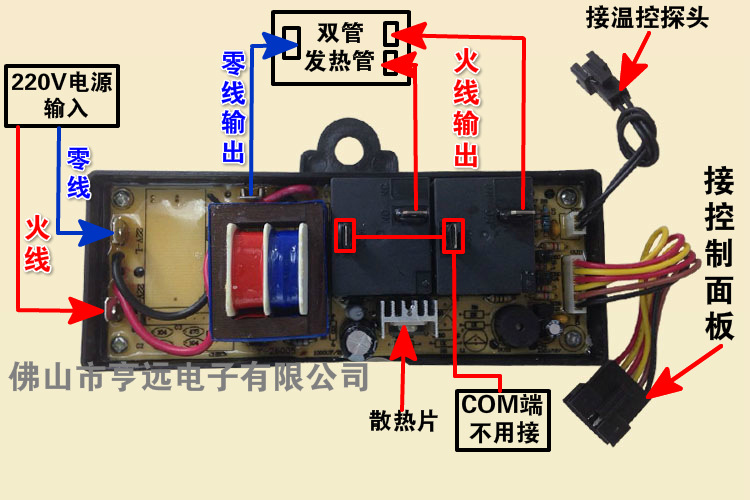

本公司专业生产储水式电热水器带漏保万能主板、控制器。适应于所有品牌储水式电热水器控制板维修使用。

有5个型号：升级版双发热管、双发热管带漏电保护、双发热管带漏电保护（三档可调）、升级版单发热管、单发热管带漏电保护。

     具体批发价格请用旺旺/QQ咨询客服或直接电话联系。质保一年，欢迎新老客户来电来函咨询订购。

地址：广东省佛山市顺德区容桂上佳市桂洲大道东20号

电话：0757-29913006     29913007

传真：0757-26157708     QQ:1900400115

//hongyuansensor.

     储水式电热水器万能控制板使用说明：

1． 上电 控制器接入市电后，系统默认上一次断电时的工作状态。当上一次断电时，控制器是在待机状态**通电系统默认值：设定温度70℃、定时时间1小时），电源指示灯亮 ，所有继电器断开，数码管显示当前水温。当上一次 断电时，控制器是在开机加热状态，电源指示灯亮 ，加热/保温指示灯亮红色，所有继电器闭合，加热器开始加热，数码管显示当前水温。

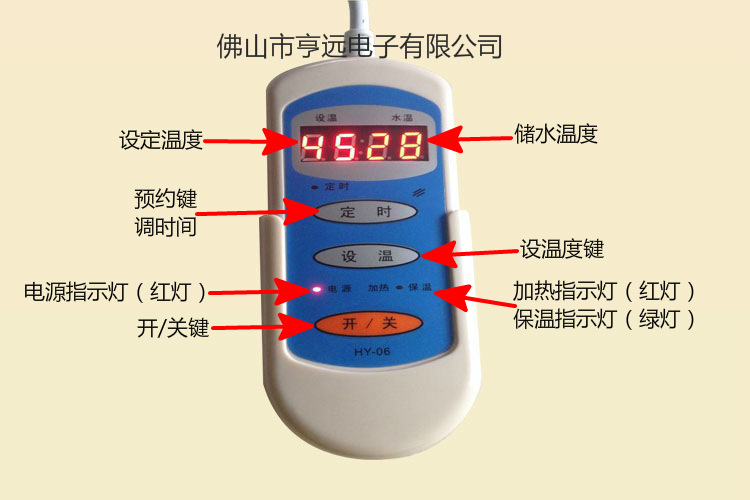

2“开/关”键 a.在“通电待机”状态，按下“控制板”上的“开/关”键开机进入加热/保温状态，加热/保温指示灯亮，控制器按设定的参数进行加热/保温循环工作。在开机后的任何非故障状态时，按“开/关”键关机返回待机状态，设置的参数记忆。 b.在定时状态按“开/关”键，系统进入加热/保温状态，定时指示灯熄灭。

3.“设置”键 在控制器通电状态下，按一下“设置”键，数码管闪烁(1s/次)显示设定的加热温度，此时再按“设置”键，设置的加热温度在原设定值的基础上按30→31→32→33→34→35→36→37→38→……75→30规律递增循环改变，每按一下增加1℃，若按住不放，设置值连续改变直至松开。不按键5s设置值确认，恢复实测水温显示。

4.“定时”键 a．在“通电待机”下，按“定时”键，“定时”灯亮，数码管闪烁(1s/次)显示定时时间，此时再按“定时”键，定时时间变化一档（一档1小时），若按住不放，设置值连续改变直至松开。不按键8s设置值确认，恢复实测水温显示，从此刻开始计时，直到定时时间结束，自动进入加热/保温状态。定时时间设定按01→02→03→04→05→06→07→08→09→10→11……23→00→01循环改变，若某次按键后等待时间3秒以上(小于8秒)，再按“定时”键，则数值从递增(递减)变为递减(递增)。 b.在“定时”状态下（定时灯亮），按“定时”键，数码管从显示实测温度转到显示定时剩余时间（闪烁显示），此时若继续按“定时”键，则可在定时剩余时间基础上再进行定时参数设置，方法同a。 c.在加热/保温状态下，按“定时”键查看系统定时时间，但不能设置时间。 d.以上各按键在有效按键操作时，蜂鸣器短叫一声以示提示。

5.加热/保温功能 在热水器处于正常加热工作状态时，加热器通电，双色发光二极管显示红色(纯红色)， 水温上升，当水温达到设定值时，加热器断电，双色发光二极管显示绿色（纯绿色），当水温低于设定值5℃时，加热器又重新通电加热，自动循环工作**进入加热/保温状态，检测到水温低于设定值时，系统优先进行加热工作。

6.定时功能 当处于定时状态时，定时灯亮，加热/保温灯不亮，数码管显示实测温，系统按定时间计时，直到定时时间结束，自动进入加热/保温状态。

7.故障报警功能 在通电情况下出现以下故障时，断开所有继电器，数码管闪烁显示“故障代码”（1S/次），蜂鸣器鸣叫报警，面板所有按键无效，热水器锁定在报警状态，必须排除故障后，热水器方可恢复工作，并且系统中的设置参数不丢失。1.当检测到干烧，（连续14秒检测到温升斜率≥30℃/分钟）数码管显示E2，故障要排除并重新上电才可解除。 2.当传感器开路或短路时，数码管显示E3。故障排除后自动恢复当前工作状态。 3.系统进入加热后，当检测到连续1小时的温度变化≤±3℃，数码管显示E4，故障要排除并重新上电才可解除。 4.当连续30s检测到水箱温度≥86℃，数码管显示E5，故障要排除并重新上电才可解除。
