| 测量范围 | 1.5 |
|---|---|
| 产地 | 成都 |
| 工作压力 | 1 |
| 公称通径 | 25 |
| 适用介质 | 油品,液体,水 |
| 品牌 | 国科自动化 |
| 型号 | gk |
| 加工定制 | 是 |
注意事项!!!
1) 订货时应注意注明输出类型、工作电压、探头类型、是否选择焊接头。
2) 货到后应按装箱单检查原件及附件是否齐全、完好，如有损坏请与供货方联系
3) 流量开关应储存在干燥、通风、阴凉、无腐蚀的环境中，不得将流量开关放在高温、高湿的场合保存。
4) 流量开关安装时，防止摔碰、跌落以免造成损伤。
5) 本产品严禁随意冲击、强力拆卸
6) 请确认按说明书接线方式接线正确，并确认流量开关工作电源是否正确后方可上电工作。
7) 敷设信号电缆时请与高电压、高频率设备及电缆保持安全距离，以免造成流量输出信号的干扰或产生感应高电压损坏流量开关。
严禁用户自行拆解流量开关或者维修，否则不予保修。
性能参数
l 测量范围：(水或油)0.03～1.5 m/s
l 耐压：4MPa
l 探头材料：304不锈钢
l 输出信号：继电器常开常闭1组
l 介质温度：-10~+60℃
l 环境条件： -10~80℃,≤85%RH
l 接点容量：1A/125VAC，2A/30VDC
l 功耗：≤3W
l 防护等级：IP67
报警调试

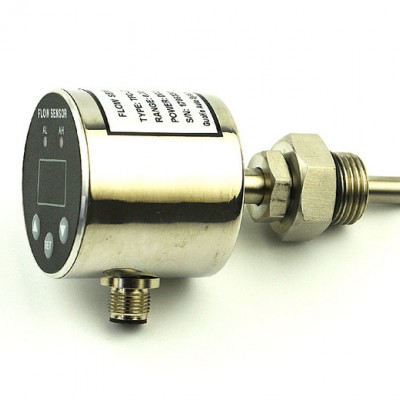

面板如下图所示，通过面板(◢ ◣)按钮进行流量调节，步骤如下：
(1) 接通流量开关电源，预热30s左右。
(2) 在管道中通入介质，选择好要求的流速(根据其他流量仪表确定流速)，待流速稳定后开始调试。
(3) 观察指示灯显示情况：
① 如果红灯亮，按◣键(按住按键可快速调节)直到黄灯刚好点亮；此时管道中介质流速**为流量开关的设计报警值。
② 如果黄灯和多余两个绿灯亮，则按◢键(按住按键可快速调节)使红灯亮，在按①步骤进行调节。
红灯亮：流速低于设定点（继电器动作）
黄灯亮：流速等于或高于设定点（继电器不动作）
黄灯和绿灯亮：流速超出设定点程度（绿灯1、2、3或4与黄灯一起亮）
注意：
1) 管道内流速变化，瞬时流量可能偏大，为防止误动作，建议需要调节到黄灯及两个绿灯亮的位置，避开临界点。
调节流量开关时，当调节到设定点位置时(仅黄灯亮或者黄灯和两个绿灯亮的位置)，由于开关滞后性，此时请缓慢调节(单次操作，不要长按按键)，并实时观察指示灯状况，以达到好的测量效果。
