| 最大操作电压 | 420V |
|---|---|
| 产品认证 | CCC |
| 最大放电电流 | 200kA |
| 安装方式 | 固定式 |
| 标称放电电流 | 100kA |
| 额定频率 | 50Hz |
| 防护等级 | IP20 |
| 极数 | 4P |
| 结构 | 塑壳式 |
| 速度 | 快速型 |
| 温度范围 | -40°至+80℃ |
| 响应时间 | 25ns |
| 外壳材料 | 阻燃塑料 |
| 灭弧介质 | 空气式 |
| 品牌 | 冠霖电气 |
| 型号 | GLSP100-420 |
| 操作电压 | 460V |

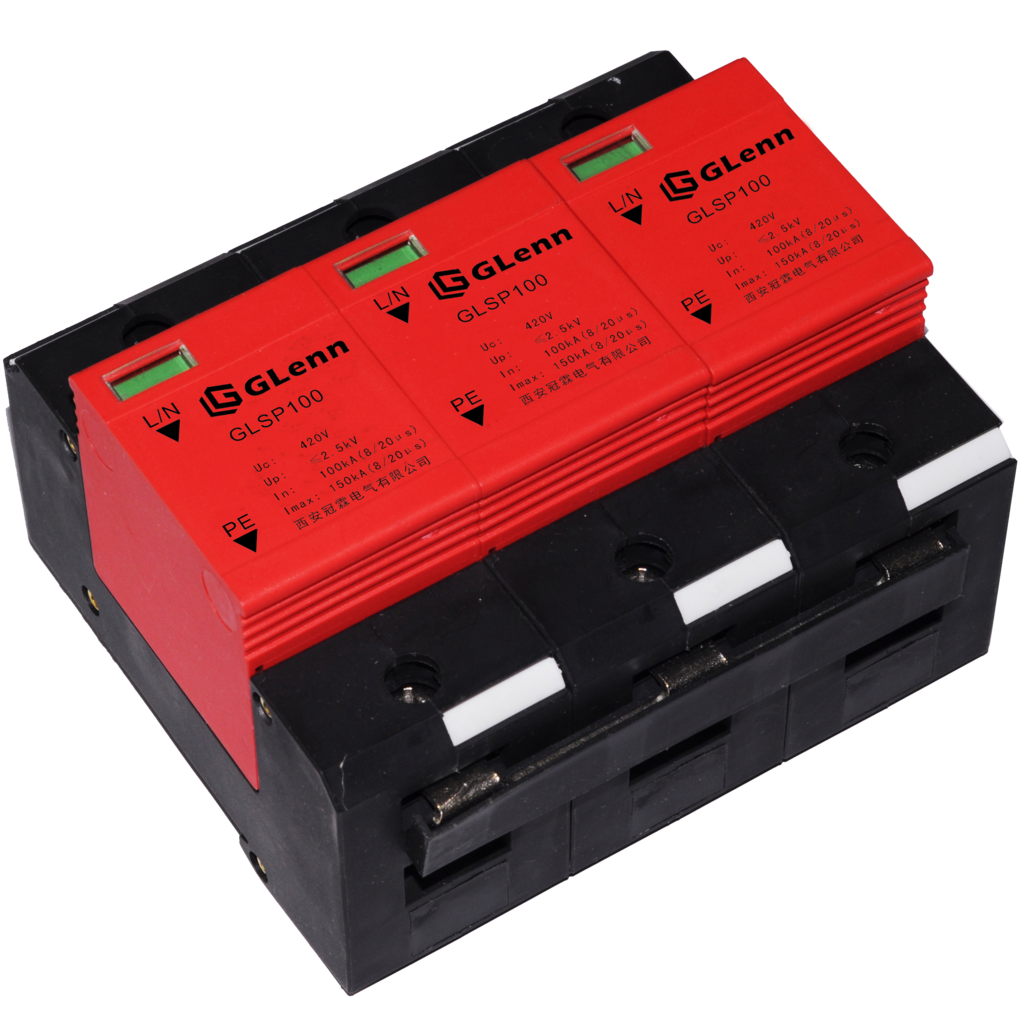

GLSP100系列电涌保护器
适用范围
GLSP100系列电涌保护器广泛应用于各类电源系统的一级电涌保护，是一种并联型保护器件。它能够有效的泄放出现在低压系统线路上的侵入雷和感应雷电流，并且能有效的抑制由此产生的过电压，有效的保护易遭到雷击的建筑物供电设施。多用于建筑物供电系统主配电箱或通信基站中。
产品特点
1.泄放电流大(8/20μs 100kA)，保护水平低；
2.响应速度快(≤100ns)；
3.组合式结构（两组合、三组合、四组合等），方便地实现不同保护模式的设计；
4.可有效切断续流；
5.符合国际标准的低压电器安装形式，安装于35mm标准导轨。
技术参数
| 系列名称 | GLSP100系列 |
| 适用的防雷区 | |
| 最大连续工作电压Uc | 420V |
| 保护水平 | 3.0kV |
| 直流点火电压 | 2.5kV（+25%～-40%） |
| 适用电源系统 | 单相电源或三相电源 |
| 额定放电电流 （8/20μs） | 每相100kA |
| 放电电流 （10/350μs） | 每相50kA |
| 响应速度 | ≤100ns |
| 绝缘电阻 | >100MΩ |
| 连接导线截面积 | 接地线25mm2-35mm2（多股线），接零线或相线：16mm2-25mm2 |
| 保护模式 | L-PE、L-N、N-PE |
| 使用环境 | -40℃-+85℃ |
| 外形尺寸（mm） | 组合式：95×35n×65（n为组合数），配电箱：250×400×140 |
| 安装方式 | 组合式：35mm标准轨道，配电箱：悬挂安装 |
工作原理
GLSP100系列电涌保护器是一种并联型电涌保护器。当电网系统正常时，GLSP100系列产品处于高阻状态，不会影响系统正常运行；当线路中出现过电压时，以纳秒级速度开始泄放电流，呈现低阻状态，将过电压幅值限制到较低的水平，从而保护了设备免遭过电压的损坏。
本产品采用沿面放电技术。其电极为角形，两放电电极相对并通过特殊材料的绝缘块保持一定的距离。在电极下部灭弧腔内有一灭弧板，当过电压到来时，在绝缘块的表面进行沿面放电。电极的角形构造使得电弧向外发散，在熄弧板上被击碎成为许多小的电弧段。这样有利于放电结束后的灭弧过程，使得电网由于放电引起的后续电流得到了限制。
安装说明
1．主要安装在配电箱内或仪表盘上。因为放电过程中产生的电弧在熄弧板上被击碎成为许多小的电弧段，会有电离的气体电流从灭弧室中喷出。为了不至于造成带电导线或导体产生短路而引起可燃性材料的燃烧，本产品安装在标准导轨上时，如周围各部件为可燃性材料，则应与各部件和固定底盘保持至少10cm的距离；如周围各部件为非易燃性材料，则应与各部件保持至少5.5cm的距离，与固定底盘保持7.5cm的距离。
2．放电后可能会有续流产生，100A以下的续流可自行熄灭，如果主线路上保护器前端串联有100A以内的限流器件，则无需再为保护器加装限流器件，否则，应在保护器前串联100A的熔断器或空开作为短路保护，以免造成系统运行不正常。N-PE之间不需加限流器件。
维护说明
应定期对保护器前端限流器件进行检查，如果发现其动作，说明保护器可能损坏，要及时维护或更换。
