| 安装型式 | 常规壁挂式 |
|---|---|
| 材质 | 紫铜管、合金铝 |
| 产地 | 河北 |
| 形式 | 翅片式暖气片 |
| 用途 | 散热 |
| 品牌 | 歆羽 |
| 型号 | 齐全 |
| 加工定制 | 是 |
| 原理类型 | 对流散热器 |

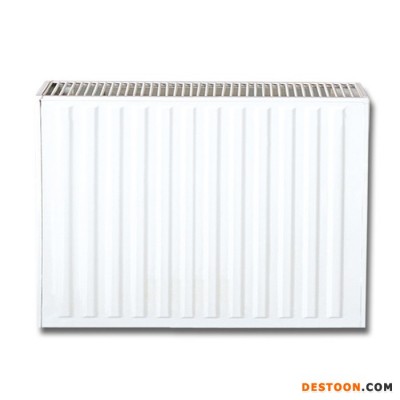

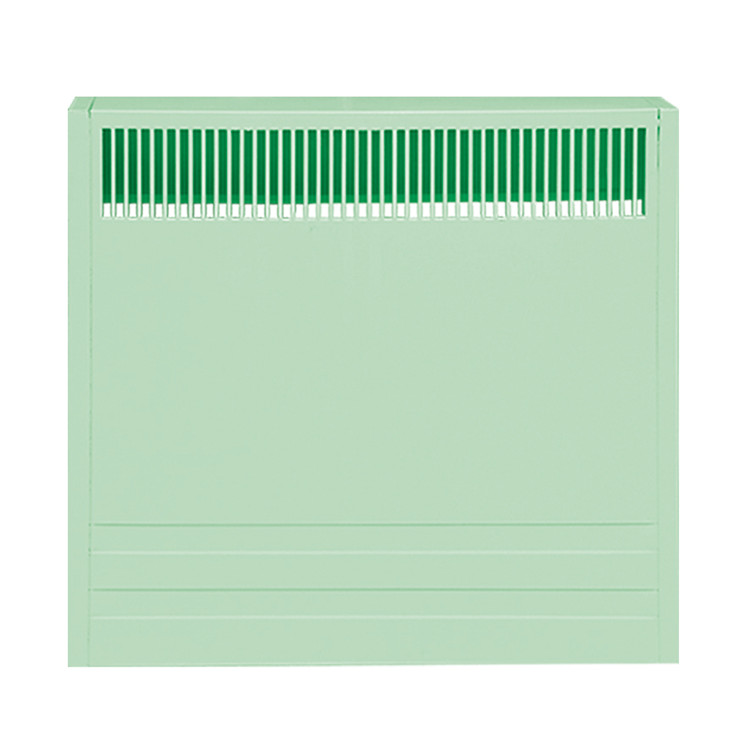

铜铝翅片管对流散热器
铜铝翅片管对流散热器由铜铝翅片管内芯和对流罩组成，以对流方式散热。按内芯翅管型式分为绕制翅片管和串制（C）翅片管两种，绕制翅片管采用德国技术精密绕管机组制造，具有紧密、美观、高效、可靠的特点，双L方式绕固。串制翅片管，采用机械加工串片，机械化串制，具有操作简单、满足用途的特点，需要串制后经胀管工艺达到紧固要求，串片形式分圆型和方型两种。产品具有散热性优良，寿命长等特点。广泛用于热水和蒸汽取暖系统。
| 产品型号 | 外型尺寸 | 同侧水口中心距 | 翅片管根数 | 散热量 | 工作压力 | ||
| 高度 | 厚度 | 长度 | |||||
| TLD/400-25-80 | 400 | 80 | 400 - 2000 | 80 | 2 | 756 | 1.2 |
| TLD/600-19-80 | 600 | 80 | 120 | 4 | 1070 | ||
| TLD/400-19-120 | 400 | 120 | 100 | 4 | 1222 | ||
| TLD/600-19-120 | 600 | 120 | 100 | 4 | 1723 | ||
铜铝翅片管对流散热器主要技术参数表（卧式绕制）
| 产品型号 | 外型尺寸 | 同侧水口中心距 | 翅片管根数 | 散热量 | 工作压力 | ||
| 高度 | 厚度 | 长度 | |||||
| TLD/300-27-80 | 300 | 110 | 400 - 2000 | 异侧 | 1 | 868 | 1.2 |
| TLD/400-27-80 | 400 | 110 | 150 | 2 | 1381 | ||
| TLD/600-27-120 | 600 | 110 | 360 | 4 | 2388 | ||
| TLD/500-27-120 | 500 | 110 | 异侧 | 3 | 1566 | ||
铜铝翅片管对流散热器主要技术参数表（立式）
| 产品型号 | 外型尺寸 | 散热量 | 工作压力 | ||||
| 高度 | 厚度 | 长度 | |||||
| 500 | 600 | 700 | 800 | ||||
| TL(C)D/1200-27-120 | 1200 | 120 | 1314 | 1576 | 1838 | 2102 | 1.2 |
| TL(C)D/1800-27-120 | 1800 | 120 | 1968 | 2362 | 2756 | 3147 | |
