| 型号 | 液槽果冻胶 |
|---|---|
| PH值 | 7 |
| 别名/化学名 | 液槽果冻胶 |
| 产地 | 深圳龙岗坪地 |
| 供货地 | 全国 |
| 粒度 | 200 |
| 密度 | 1.04 |
| 水份 | 0.00000005 |
| 外观 | 双组份蓝色液体硅胶 |
| 有效物质含量 | 99.99999% |
| 品牌 | 红叶液槽果冻胶 |

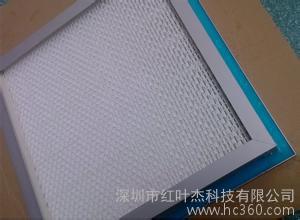

液槽果冻胶产品用途： 液槽果冻胶主要用于液槽高效过滤空气器的生产中，填充在液槽高效空气过滤器的液槽中间，起到填充、灌封、防水、绝缘、密封、吸附空气中的颗粒等效果。
液槽果冻胶产品特性:
液槽果冻胶是一种粘度低、有粘性的双组份加成型液体硅胶，可以加热固化，在100度的情况下，产品固化时间在15分钟左右，具有温度越高固化越快的特点。
耐高低温，该产品在-50—300℃，都能够保持原有的特性。
高环保级，该产品通过了SGS、FDA的环保级产品认证
本品在固化反应中不产生任何副产物，可以应用于PC(Poly-carbonate)、PP、ABS、PVC等材料及金属类的表面。

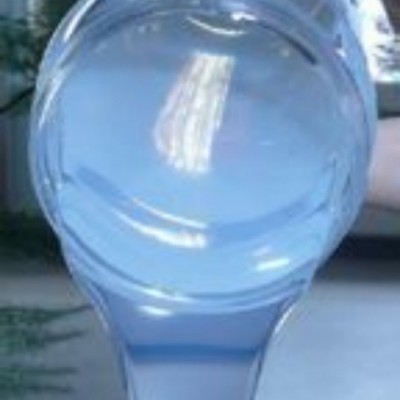

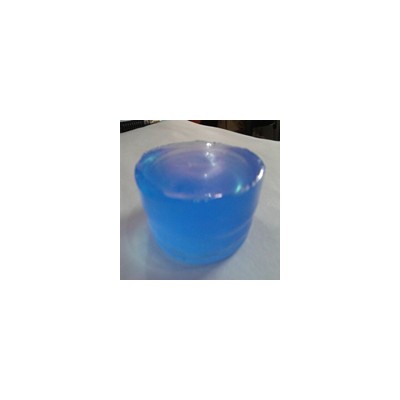

液槽果冻胶颜色:透明、天蓝色
液槽果冻胶使用工艺：
1. 混合前，首先把A组分和B组分在各自的容器内充分搅拌均匀。
2. 混合时，应遵守A组分： B组分 = 1：1的重量比。
3. 使用时可根据需要进行脱泡。可把A、B混合液搅拌均匀后放入真空容器中，在0.08MPa下脱泡5分钟，即可灌注使用。
4. 应在固化前后技术参数表中给出的温度之上，保持相应的固化时间，如果应用厚度较厚，固化时间可能会超过。室温或加热固化均可。胶的固化速度受固化温度的影响，在冬季需很长时间才能固化，建议采用加热方式固化，80～100℃下固化20分钟，室温条件下一般需8小时左右固化。
液槽果冻胶固化前后技术参数：
性能指标 | A组分 | B组分 | |
固 化 前 | 外观 | 透明流体 | 蓝色流体 |
粘度（cps） | 600±200 | 800±200 | |
操 作 性 能 | A组分：B组分（重量比） | 1：1 | |
混合后黏度 （cps） | 600～1000 | ||
可操作时间 （hr） | 2 | ||
固化时间 （hr，室温） | 4 | ||
固化时间 （min，80℃） | 20 | ||
固 化 后 | 硬度(shore A) | 0 | |
导 热 系 数 [W（m·K）] | ≥0.2 | ||
介 电 强 度（kV/mm） | ≥25 | ||
介 电 常 数（1.2MHz） | 3.0～3.3 | ||
体积电阻率（Ω·cm） | ≥1.0×1016 | ||
线膨胀系数 [m/（m·K）] | ≤2.2×10-4 | ||
阻燃性能 | 94-V1 | ||
以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
液槽果冻胶注意事项:
1、胶料应密封贮存。混合好的胶料应一次用完，避免造成浪费。
2、本品属非危险品，但勿入口和眼。
3、存放一段时间后，胶可能会有所分层。请搅拌均匀后使用，不影响性能。
4、胶液接触以下化学物质会使9400不固化：
1） 有机锡化合物及含有机锡的硅橡胶。
2） 硫磺、硫化物以及含硫的橡胶等材料。
3） 胺类化合物以及含胺的材料。
在使用过程中，请注意避免与上述物质接触。
液槽果冻胶包装规格：
A组份：20千克/桶 25千克/桶 200千克/桶
B组份：20千克/桶 25千克/桶 200千克/桶
液槽果冻胶贮存及运输：
1.在未拆开包装的情况下，本产品的贮存期为12个月（25℃以下）。
2.硅胶属于非危险品，可按一般化学品运输。
