深圳市红心物联科技有限公司

产地	广东
传输速率	18DBm（W）
端口类型	UART/SPI
覆盖范围	300米
网络类型	wifi
总线接口	UART/SPI
总线类型	UART/SPI
OEM	否
适用网络类型	wifi
品牌	红心物联

深圳智能家电wifi模块批发-低功耗智能蓝牙wifi模块生产厂家

 深圳智能家电wifi模块批发-低功耗智能蓝牙wifi模块生产厂家

产品资料下载

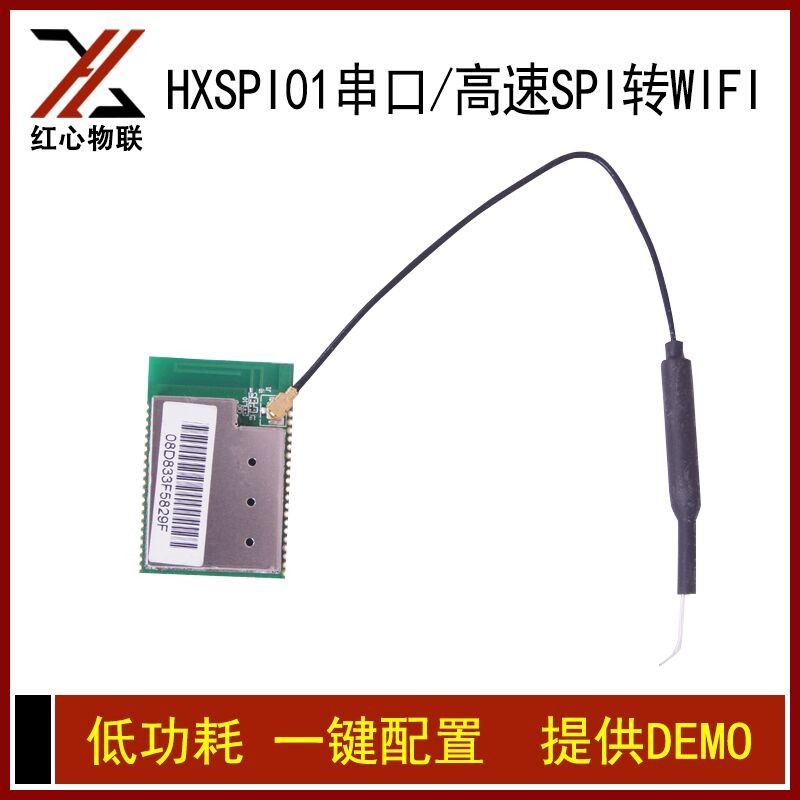

HXSPI01工业级串口转wifi高速率SPI转wifi模块资料: //www.hx-wulian.com/archives/625

接口

邮票孔式接口，间距50mil 8个GPIO@SPI；6个GPIO@UART I2C 4路ADC H-SPI SDIO L-SPI UART 5个独立GPIO

无线

支持IEEE802.11b/g/i无线标准 支持频率范围：2.412~2.484 GHz 支持基础网（Infra）支持多种安全认证机制： OPEN/WEP64/WEP128/ TKIP/CCMP(AES) OPEN/WEP/WPA-PSK/WPA2-PSK 支持快速联网模式（指定信道与BSSID） 支持无线漫游 支持Sleep节能模式（PS-POLL方式） 支持Standby节电模式 支持WPS功能 支持自组网（Adhoc）： 支持OPEN、WEP加密认证 支持网络不存在时自动创建 支持软AP 支持OPEN、WEP、WPA-PSK、WPA2-PSK加密认证 最多支持4个station连接 支持STA节能（PS-POLL方式）

其他

支持SPI、SDIO、UART接口通信 支持高速SPI数据接口，接口速率最高到50Mbps 支持高速SDIO数据接口，接口速率最高到50Mbps 支持UART数据接口，接口速率1200 - 2Mbps 支持用户可编程的GPIO控制 支持命令工作模式 基于HEX编码的精简指令协议(SPI、SDIO接口) 基于ASCII编码的AT+指令协议（UART接口） 支持自动工作模式 基于参数配置方式 支持多种网络协议：TCP/UDP/ICMP/DHCP/DNS/HTTP 支持DHCP Server、DNS Server 支持可扩展的WEB服务器 内置参数配置和固件升级网页 支持用户自定义网页 支持基于浏览器和串口方式的参数配置 支持基于浏览器和串口方式的固件在线升级 支持基于串口方式的模块生产测试

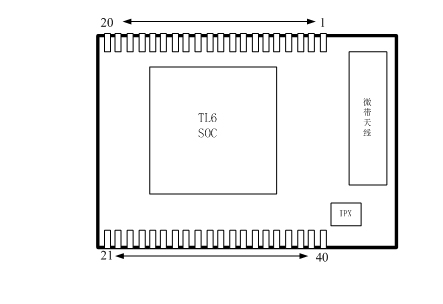

外部特征



参数规格

	项 目	参 数
无线部分	无线标准	IEEE802.11b/g/i
	频率范围	2.412~2.484 GHz
	接收灵敏度	802.11b: -82 dBm @ 11Mbps （typical） 802.11g: -68 dBm @ 54Mbps（typical）
	数据速率	802.11b: 1,2,5.5,11 Mbps 802.11g: 6,9,12,18,24,36,48,54 Mbps
	调制方式	DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16/64
	输出功率	802.11b: 15±2 dBm（typical） 802.11g: 10±2 dBm（typical）
	天线接口	IPX/微带天线
硬件部分	接口类型	SPI/UART/GPIO
	接口速率	20Mbps@SPI(max) 2Mbps@UART(max)
	工作电压	3.3±0.3 V
	功 耗	RX：130mW TX：265mW
	工作湿度	5%~90%（无凝结）
	存储温度	-55~+125 ℃
	工作温度	-40~+85℃
	外形尺寸	22mm×33mm
软件部分	网络类型	Infra/Adhoc/AP
	认证方式	WEP/WPA-PSK/WPA2-PSK
	加密方式	WEP64/WEP128/TKIP/CCMP(AES)
	WPS功能	WPS
	节能机制	PS-POLL/Standby
	网络协议	TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
	接口协议	精简指令协议 AT+指令集

本产品是基于SOC单芯片设计的表贴式SPI无线产品模块，形成新的SPI接口网卡，型号为HX-SPI01 wif模块，是一款单芯片设计的表贴式SPI无线模块产品应用于各种嵌入式设备
