| 产地 | 深圳 |
|---|---|
| 材料 | 混合物 |
| 防护等级 | 是 |
| 灵敏度 | 是 |
| 输出信号 | 开关型 |
| 线性度 | 是 |
| 制作工艺 | 集成 |
| 种类 | 流量 |
| 重复性 | 是 |
| 材料物理性质 | 是 |
| 材料晶体结构 | 是 |
| 品牌 | CRDZ |
| 型号 | 18 |
| 加工定制 | 是 |
| 加工定制:是 | 种类:流量 |
| 材料:混合物 | 制作工艺:集成 |
| 输出信号:数字型 | 导购推荐加载中... |
| 如果货量较少，建议使用快递（可送货上门），本公司默认圆通快递，首重均按1kg计算，价格和货到时间如下，费用可自行计算。1、广东省境内--首重:2region-detail-feature已选0PCS/0.00元 加工定制 | 加载中... |

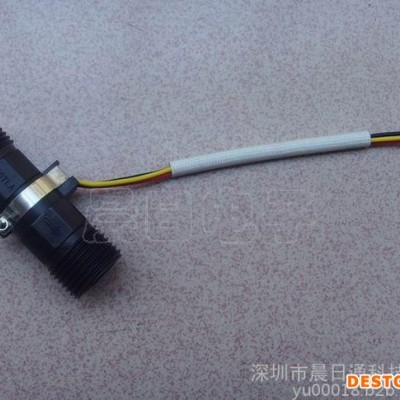

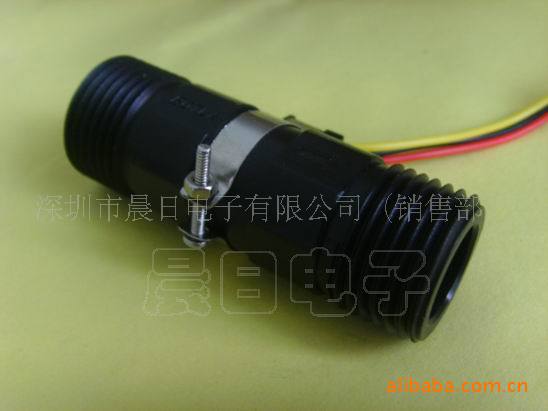

产品尺寸：长度是6CM，螺口位置直径2.1CM
技术参数
| 文件名称 | 水流量传感器检验标准 | 文件编号 |
| ||||
| 制订部门 | 技术部 | 发行部门 | 发行日期 | 20110126 | |||
| 零部件名称 | 水流量传感器 | 零部件型号 | BTL-B03- 88Q（PC+ABS） | ||||
| 适用范围: | 饮水机，纯水机，咖啡机，水处理设备等 | ||||||
| 引用 标准 | GB/T2828(逐批检查抽样程序/适用于连续批的检查) | ||||||
| 制定:(签名/日期) | 核准:(签名/日期) | ||||||
| 一.技术要求: | |||||||
| 序号 | 技术项目 | 技术标准 | 检验方法 | 缺陷等级 | |||
| 1 | 产品外观 | 符合设计 | 外部尺寸及表示内容与规定程序批准的图样和技术文件一致.安装配合良好,有永久的流量方向标志. | 主 |
| ||
| 表面无明显裂纹,碰伤,毛刺及变形等缺陷. |
| 次 | |||||
| 2 | 配线机械强度 | ≥30N/任意方向 | 用拉力计拉上配线的一端,在任意缓慢施加1min/30N力,配线不能有松脱现象。 | 主 |
| ||
| 3 | 流量特性 | F=（88*Q）误差±2% | 在水流量传感器进水端施加2～12L/min水流,其输出频率特性应符合标准要求,式中F为频率单位HZ,Q为流量单位L/min. | 主 |
| ||
| 4 | 高电平幅度 | ≥4.7V | 水流量传感器接上5V电源,并通过8L/min水流,使用示波器直接测量,也可以人为将水流量传感器处于高电平,用万用表电压档测试. | 主 |
| ||
| 5 | 低电平幅度 | ≤0.5V | |||||
| 6 | 电气强度 | 1250V/min | 在外壳与任意一条引线,实验电压1250V,整定电流8mA,实验时间1min,不击穿,不闪络. | 主 |
| ||
| 7 | 绝缘电阻 | ≥100MΩ | 在外壳与任意一条引线间用直流500V/测量绝缘电阻. | 主 |
| ||
| 8 | 输出占空比 | 50%±10% | 水流传感器接上5V电源,并通过8L/min水流,使用示波器直接测量. | 主 |
| ||
| 9 | 耐低温 | 流量特性,输出波形应符合技术要求. | 1)将样品放置在-20℃恒温箱内2h,取出放置1h,2)再将样品放置在90℃恒温箱内2h,取出放置1h,3)然后再将样品放置在-20℃恒温箱内0.5h,放入90℃恒温箱内0.5h,重复第3项5个周期检查. | 主 |
| ||
| 10 | 耐高温 | 主 |
| ||||
| 11 | 耐热冲击 | 主 |
| ||||
| 12 | 耐潮湿 | 将样品放到温度40±2℃,相对湿度90%～95%RH环境中48h,再在常温下放置2h后确认,重新检验个项参数并且零件无裂纹,松弛,变形等异常情况. | 主 |
| |||
| 13 | 耐水压测试 | ≤0.35Mpa | 将水流量传感器一端堵塞,在另一端施加0.35Mpa水压,水流传感器应无任何泄漏. | 主 |
| ||
| 一.技术要求: | |||||||
| 序号 | 技术项目 | 技术标准 | 检验方法 | 缺陷等级 | |||
| 14 | 振动实验 | 经过振动频率20HZ,振幅3mm,上下,左右,前后,各做1h.然后检测性能. | 主 |
| |||
| 15 | 跌落实验 | 将样品从200mm高处自由落下,跌到混凝土或钢板表面,分别作上.下.左.右.前.后各跌一次然后检查性能. | 主 |
| |||
| 16 | 耐久实验 | 给样品接上额定电压,用水对水流量传感器给予间隔实验,频率6次/min,停止时间3S,实验2000次后检查性能. | 主 |
| |||
| 二.包装运输 | |||||||
| 序号 | 项目 | 要求 | 缺陷等级 | ||||
| 1 | 产品包装 | 实行分层再纸箱包装,并有清晰的包装标志. |
| 次 | |||
| 2 | 运输 | 可正常用海,陆,空交通工具运输,运输时不允许雨,雪直接淋袭. |
| 次 | |||
| 3 | 贮存 | 可贮存环境:温度-30℃～+40℃,相对湿度≤80% | 主 |
| |||
|
|
|
|
|
|
| ||
| 三.检验接收: | |||||||
| 序号 | 项目 | 说明 | 备注 | ||||
| 1 | 检验方式 | 随机抽检----检验水平采用GB/T2829中特殊S-1. |
| ||||
| 2 | 接收水准 | 主AQL=1.5,次AQL=2.5 |
| ||||
|
|
|
| | ||||
