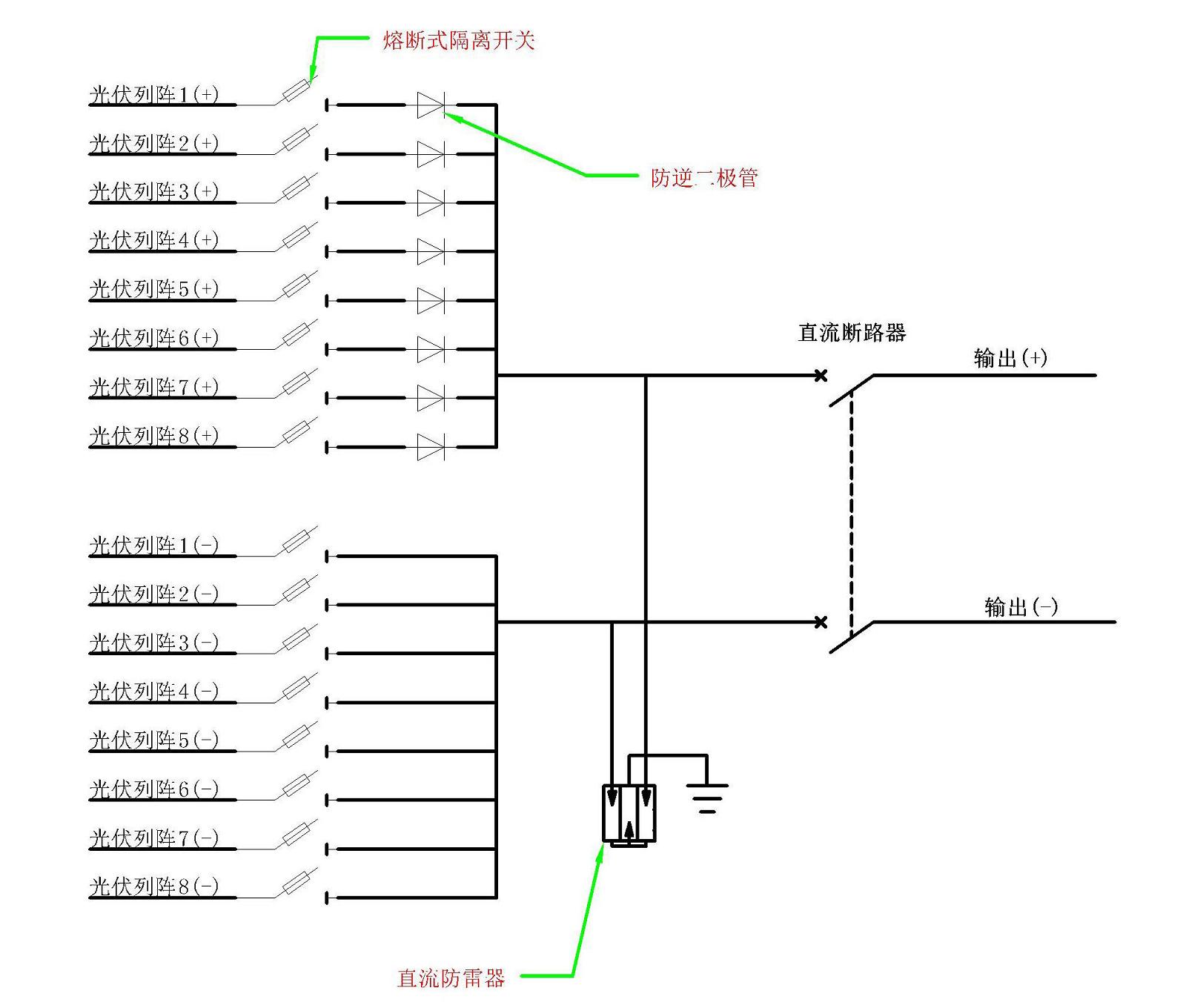

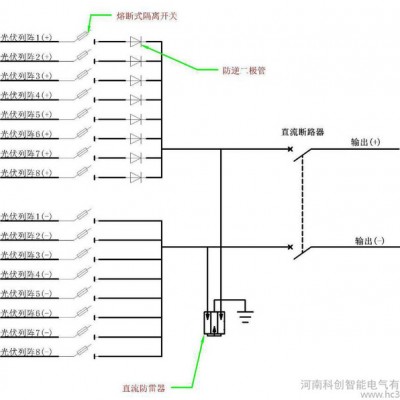

K-PV系列防雷光伏阵列汇流箱 简介 一、概述产品特点 在大型光伏并网发电系统中，为了减少光伏组件与逆变器之间连接线，减少故障隐患点、方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。本公司生产的光伏阵列防雷汇流箱系列产品，能有效满足这一要求，可与光伏逆变器相配套组成完整的光伏发电系统。 在光伏发电系统中，数量庞大的光伏电池组件进行串并组合达到需要的电压电流值，以使发电效率达到**佳。光伏汇流箱主要作用**是对光伏电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆变器的连线，优化系统结构，提高可靠性和可维护性。在提供汇流防雷功能的同时，还监测了光电池板运行状态，汇流后电流、电压、功率，防雷器状态、直流断路器状态采集，继电器接点输出等功能，并带有风速、温度、辐照仪等传感器接口功能供客户选择，装置标配有RS485接口，可以把测量和采集到的数据上传到监控系统。 1产品特点 具有RS485通讯接口，使用Modbus-RTU通讯协议 符合《CGC/GF002：2010》光伏方阵汇流箱技术规范 防水等级为IP65，满足室内外安装要求 B级电源线路的雷电浪涌保护。 1200VDC高压防逆二极管， 测量元件采用霍尔传感器，隔离测量**大16路输入 光伏专用熔断器，耐压1000VDC，（熔断电流可选择） 可选电压测量功能**高测量电压1000VDC 提供外部传感器输入接口，可测量辐照、温度、风速等 多种供电方式（DC24V、AC/DC220V、DC880V）可选择，适用于家用屋顶太阳能或大型光 伏电站应用 可根据客户需求配用国外ABB等厂家的光伏专用直流断路器，光伏专用直流熔断器。 2产品功能 光伏电池串开路报警，状态检测。 带开关量输入，用于采集直流断路器、防雷器等输出空接点状态。 具备短路保护、过电流。 具备电流防逆功能，避免电流逆流对设备造成损坏。 提供温度、辐照、风速等类型传感器输入接口。 **地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式。 3技术参数 输入路数 4路 8路 12路 16路 输入范围 DC±15A 输出 100A-400A 反应时间 1s 测量精度 光伏电池测量0.5级、外部模拟量0.2级 RS485通信 RS485/Modbus-RTU协议，4800/9600/19200/38400bps 温度/湿度 工作温度：-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所 海拔 ≤2000m 绝缘电阻 ≥100MΩ 辅助电源 辅助电源：AC85V~265V或DC300V~880V或DC24V(±10%) 防雷等级 B级防雷 机壳防水等级 IP65 重量 约20kg 体积（宽×高×深） 700×575×220 二、一次原理图
|
