额定电流：16A
额定电压：400V
供应：10000
发货：7天内
| 额定电流 | 16A |
|---|---|
| 额定电压 | 400V |
| 品牌 | KHPD-1000 |
| 型号 | KHPD-1000 |
| 加工定制 | 是 |
KHPD-1000谐波保护器第一章 产品概述1.1 简介伴随越来越多先进用电设备的出现，很多地方的用户电网中富含高次谐波电流，这些谐波电流在特定条件下会对用电设备本身或其他用电设备造成电源或空间干扰，譬如测量误差、通讯故障，甚至可能导致设备损坏。KHPD-1000谐波保护器用于吸收如照明控制系统、计算机、电视机、电动机调速设备、不间断电源、数控机床、整流器、精密仪器、电子控制机构等产生的高频谐波，所有这些非线性用电设备产生的高次谐波，可导致配电系统本身或联接在该系统上的设备故障。谐波保护器能将谐波流动限制在发生源，自动消除对用电设备产生的高次谐波和高频噪声、脉冲尖峰、电涌等干扰。通过我公司的谐波保护器能够净化电源、保护用电设备和功率因数补偿设备、防止保护装置的误跳闸，维护通讯安全，保护用电设备安全、高效地运行。1.2 技术特点产品采用独特设计的高频谐波吸收电路，选择高频非晶合金和厚膜高频电容电感材料，吸收用户侧设备产生的高频谐波、高频噪声、脉冲尖峰、电涌等干扰信号，杜绝干扰信号对用电系统的污染。产品设计紧凑，吸收功率大，功耗低。产品采用铝壳密封和环氧浇注设计，满足恶劣工业环境要求。1.3 产品外观 谐波保护器为金属外壳密封机构，底部配置四个安装孔用于设备安装，结构紧凑，正面接线简介方便。

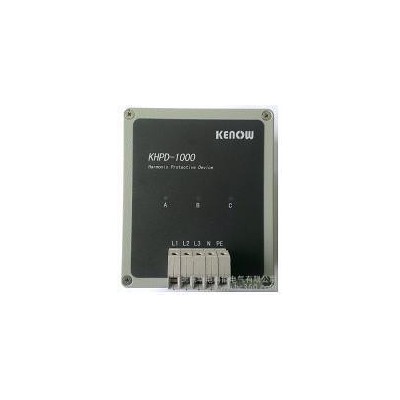

图-1 KHPD-1000外观第二章 技术指标| 项目 | 参数 | |
| 基本参数 | 外部尺寸 | 140mm*165*65mm（W*D*H） |
| 安装尺寸 | 125mm*144mm（W*D） | |
| 外接开关 | 16A/400V | |
| 接线端子 | A/B/C/N/PE | |
| 接线方式 | 三相三线Y接；三相四线Y0； | |
| 电气寿命 | 20年 | |
| 重量 | 2.5kg | |
| 性能指标 | 额定电压 | 400V±30% |
| 最大保护电流 | 16A | |
| 保护频率范围 | 2KHZ～10MHZ | |
| 额定频率 | 50/60±15% | |
| 最大脉冲电流 | 15000A | |
| 钳位电压 | 1000V | |
| 最大浪涌电流 | 1000A(80us/20us) | |
| 绝缘电阻 | 100MΩ | |
| 工频耐压 | AC2000V/1min | |
| 功耗 | ＜1W | |
| 泄漏电流 | 0.15mA | |
| 防护等级 | IP44 | |
| 温升 | ＜5℃ | |
| 工作环境 | 工作温度 | -30～70℃ |
| 存储温度 | -40～85℃ | |
| 相对湿度 | 95% | |
| 大气压力 | 52～108kpa | |
| 环境特征 | 无腐蚀爆炸及导电尘埃，无剧烈震动冲击 | |
| 电磁兼容 | 震荡波抗扰度 | IEC60255-22-1 III |
| 静电放电抗扰度 | IEC60255-22-2 III | |
| 射频电磁场辐射抗扰度 | IEC60255-22-3 III | |
| 电快速脉冲群抗扰度 | IEC60255-22-4 III |
图3-1 设备安装尺寸图
3.2 电气接线
图3-2 三相四线系统接线示意图
图3-3 三相三线系统接线示意图
图3-4 独立相序接线示意图 独立相序情况下，采用1P开关，为火线供电，同时零序短接。3.3 设备运行 确认接线正确情况下，合断路器为设备送电，上电后三相指示灯常亮，设备投入运行。3.4 故障处理1. 开关跳闸 如果出现谐波保护器的供电支路断路器跳闸，可重新合闸上电，如上电成功，指示灯指示正确，则故障应为系统过压过流造成。如不成功，在确认断路器无故障情况下，应与厂家联系，在厂家指导下排除设备故障。2. 指示灯熄灭 谐波保护器正确安装并上电后，机箱指示灯常亮，表明已正常运行。如指示灯熄灭，则可能是接线故障或浪涌保护造成，无法排除情况下，应与厂家联系，在厂家指导下排除设备故障。
