品牌：施耐德 西门子ABB TCL 上海人民
品牌：上海人民
型号：T85
起订：1只
供应：10000只
发货：2天内
| 品牌 | 上海人民 |
|---|---|
| 型号 | T85 |
| 应用范围 | 热/热过载 |
| 额定电流 | 25A |
| 额定电压 | 380 |
| 产品系列 | AC220 |
| 触点负载 | 10 |
| 触点切换电流 | 10 |
| 触点切换电压 | 10 |
| 触点形式 | 其它 |
| 防护特征 | 10 |
| 线圈电源 | 10 |
| 线圈功率 | 10 |
本公司供应继电器，品牌 上海 人民。参数为：应用范围* 热/热过载，产品系列* 其它，触点形式* 其它，额定电压 AC24-380，电流性质 交流，外形 小型。质量保证，欢迎咨询洽谈。上海人民T85热继电器 。

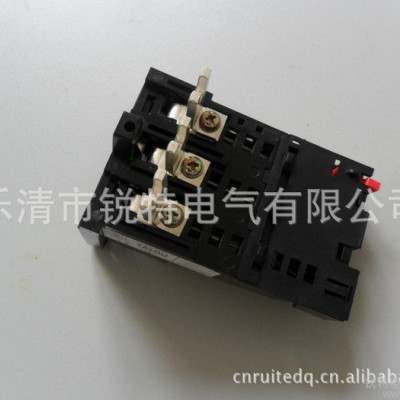

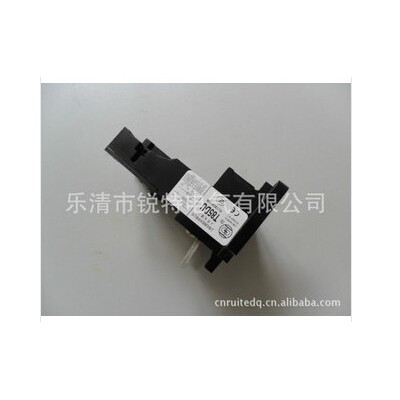

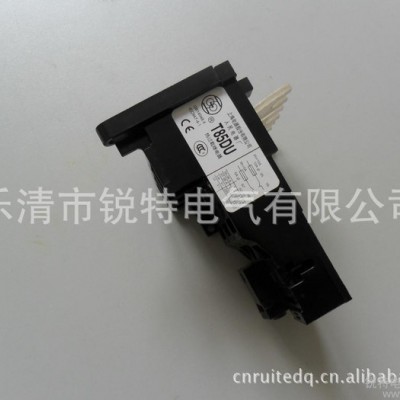

T85热继电器
具体型号 额定电流
0.11～0.16A ,0.16～0.25A ,0.25～0.4A ,0.4～0.63A ,0.63～1A ,1～1.4A ,1.3～1.8A ,1.7～2.4A ,2.2～3.1A ,2.8～4.3,A 3.5～5A ,4.5～6.5A ,6～8A ,7.5～11A ,10～14A ,13～19A ,
18～25A ,24～32A.
产品简介：
用途
▲T系列双金属片式热过载继电器用于主回路额定电压交流50Hz、660V及以下,电流至500A的电力系统中作为三相交流电动机的过载保护和断相保护。
结构特点
▲产品的基本结构：具有电流调节、温度补偿、断相保护装置及复位按钮。其中电流调节方式有两种，T16为调节杆式，其余为调节凸轮式。产品的动作机构：T16的动作机构为摩擦脱扣式，零部件设计采用“积木式”结构，组装方便；T25、T75的动作机构为片簧式快速跳跃机构；T45、T105、T170的动作机构为“背包式”结构，即发热元件单独装于一个躯壳内，动作机构（包括电流调节装置及复位按钮）安装于另一个躯壳内，两躯壳并行相叠，通过拨叉式杠杆来实现产品的动作。 产品的发热元件系统：T16、T25、T45、T75、T105及T170均采用独立的发热元件系统。T250和T370是带有速饱和电流互感器，它由三个单相速饱和电流互感器和T45组合而成。
标准
▲符合GB14048.4
▲IEC947-4-1 型式及选用
▲本厂生产的T系列热继电器按安装方式分有组合式(插入式)和独立式(固定式)二种。
▲全系列T热继电器都可与同电流等级的B交流接触器组合使用。这是理想的配合使用，所以我们首先推荐用户按下表组合使用。 热继电器 接触器 T16 B9 B12 B16 T25 B9，B12 B16，B25 B30 T45 B37 B45 T75 B50 B75 T105 B65 B85 B105 B170 T170 B105 B170 B250 T250 B250 B370 T370 B370
▲T系列的独立式均可与除B接触器以外型号的同电流等级的交流接触器配合使用。其中T16、T25及T75都附有独立安装底座，可用螺钉固定安装亦可用国际统一尺寸的快速导轨安装。T45、T105、T170、T250及T370都有安装孔可独立安装固定。
▲热继电器与所保护的电动机的配合，只要将电流调节旋钮上的箭头旋到所需的整定电流位置上，但该整定电流必须与电动机的额定电流相符，否则在运行中有可能造成误动作，严重时会产生烧坏电动机的可能性。
▲主电路如需短路保护时须预接熔断器，每个规格的热继电器预接熔断器所允许的**大额定电流值在产品的电流刻度表上或安装使用说明书上印出。
▲辅助电路需要短路保护时应预接熔断器，所接的熔断器规格见铭牌。
▲主电路接连导线必须与下表相符，如果导线截面积偏小或偏大都有可能产生在运行时发生误动作或过载时不动作，达不到保护电动机的目的。
▲热继电器上涂有白漆的调节螺钉不得随意转动，热继电器的盖板不允许随意打开，否则都会影响产品的正常工作。
