品牌：腾阳
工作电压：380V
规格：标准配
起订：1台
供应：22台
| 工作电压 | 380V |
|---|---|
| 规格 | 标准配 |
| 机器类型 | 清洗机 |
| 类型 | 其它 |
| 射程 | 12 |
| 水量 | 123 |
| 水温 | 热水 |
| 移动方式 | 车载厢式 |
| 用途 | 工业用 |
| 原理 | 超声波 ，高压 |
| 种类 | 玻璃瓶清洗 |
| 吸水高度 | 22 |
| 喷射压力 | 1 |
| 品牌 | 南京腾阳 |
| 型号 | CBX型 |
| 加工定制 | 是 |

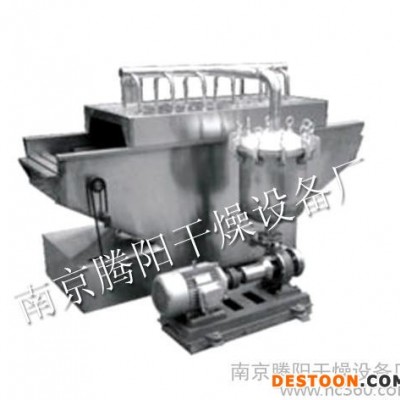

CBX型超声波洗瓶机
一、 用途
本机用于口服液易拉瓶，水针用安瓿瓶，黄园瓶的清洗。也可供其他行业中的玻璃器具及机械部件的清洗。
二、 结构
本机主要由注水系统、可调节传送系统、水箱、加热盘管、超声波发生器及换能器组成。
三、 工作原理
注满水的瓶子由链条逐步传送到超声波清洗场内，由发生器产生一个具有能量的超声频电讯号，再由换能器将电能转换成机械振动的超声能。从而使清洗介质发生空化效应,达到良好的清洗目的。
四、主要技术数据
| 型 号 项 目 | CBX－1 | CBX－2 | CBX－3(双轨) | CBX－4(双轨) |
| 生 产 能 力 (1－20ml) | 1-8万支/h | 3-12万支/h | 5-22万支/h | 6-25万支/h |
| 链条传动速度 (m/min) | 0.1-0.6 | 0.15-0.9 | 0.1-0.6 | 0.15-0.9 |
| 水 泵 功 率 (kw) | 4 | 4 | 4 | 4 |
| 超声波功率 (kw) | 0.5×2 | 0.5×2 | 0.5×4 | 0.5×4 |
| 外 型 尺 寸 (长×宽×高) | 4800×570×1050 | 6800×570×1050 | 4800×1600×1750 | 6800×1600×1750 |
| 整 机 质量 (kg) | 1200 | 1500 | 1800 | 2000 |
五、操作过程
1. 检查传送系统是否有螺丝松动和链条脱落现象及轨道县是否平静。
2. 检查水箱内换能器的高度是否已调至适当位置。
3. 接通电源。
4. 开蒸汽(或电)截止伐后按动温度指示绿色按钮,使电磁蒸汽截止伐通电,导通蒸汽,开始加温。水温一般加热到55℃~60℃。
5. 接通超声波输出线路。
6. 按超声波发生器的黄色开关,再调节好输出频率的时间。
7. 将调速电机控制开关推回“ON”位,再按动调速电机绿色按钮,并将调速电机控制装呈,转速调到合适速度。
8. 按动注水绿色按钮开始进料盘生产,料盘必须平整放在输送轨道上。
9. 停机生产时,必须先按动超声波发生器定压“关”按钮,然后再按动低压“关”关闭主电源按钮。
六、注意事项(发生器使用)
1、 请将清洗液加注至液面线,以使功率合适,电流稳定.
2、 禁止清洗槽内无清洗液的情况下开机.
3、 禁止在无良好接地的情况下开机.
4、 禁止置发生器于不良通风或高温,高湿度,高粉尘及酸碱环境下使用.
5、 禁止发生器连续频繁起动,一般应间隔1分钟.
6、 禁止将发生器输出线弯折或重压.
7、 禁止往发生器散热窗内泼水.
8、 禁止在发生器开机的情况下,连结或断开输出接线柱.
9、 禁止开机后触摸接线柱,接线柱范围内严禁沾水.
10、 安装时请核对发生器出厂编号与清洗槽(或振盒)之编号.
11、 输出线如果要加长或穿管,请切记两根输出线不得接后或短路以防漏电或损坏发生器,以免引起触电.
12、 如未按照第三条与第十一条操作而引起的漏电伤亡事故,本厂概不负责.
七、设备注意事项
1、 定期检查传送系统的各个部分.
2、 定期对注水系统的过滤器内PE过滤器管进行拆洗或反冲.
3、 对蜗轮减速机要定期加机油.
4、 发现瓶盘有变形现象,应及时修理瓶盘才能投入生产.
5、 电器系统定期有专业人员管理及修理.
6、 机器在生产运转过程中,操作人员不得离开现场,以免发生事故.
7、 本设备必须有良好的接地,电阻值不大于0.4欧母.
八、故障的排除
1、 电源送电后,检查电压表电压是否正常,如出现电压偏低时立即切断电源,检查各路主电源熔断器,待排除后方可送电.
2、 数显温度仪是测量水温变化所作出的温差变化量,一旦达到设定温度立即关闭加热,如加热仍未关闭这已证明该温度仪温控集成电路部分已坏,需更换.
3、 严禁无水开机,进行加热、超声波振荡.
4、 开机时水平面至少淹没振盒的1/2.
