| 产品类型 | 单热型 |
|---|---|
| 价格范围 | 600以上 |
| 加热功率 | 不等kw |
| 制冷功率 | 无 |
| 制冷温度 | 无 |
| 加热温度 | 100 |
| 电源频率 | 不等 |
| 品质 | ** |
| 外形尺寸（mm） | 不等 |
| 重量 | 不等 |
| 产地 | 江苏靖江 |
| 外观 | 立式 |
| 颜色 | 银色 |
| 品牌 | 江苏长安 |
| 型号 | JK/Z-LK/LK-4 |
靖江市长安供水设备厂--蒸汽开水器（蒸汽开水炉、蒸汽热水器、蒸汽茶炉）专业制造厂家
电话：0523-84241198、84901291 传真：0523-82904049 84901292
联系人：王进，手机：13801426599 E-mail:13801426599@163.com
企业官方网站（复制到浏览器地址栏查阅） www.chang-an.com.cn www.jscags.com www.jjcags.com
【蒸汽开水器三大系列产品】详见下述图文第四、五、六大项。
第一代：JK-间断式蒸汽开水器
第二代：LK全自动连续式蒸汽开水器
第三代：最新专利：ZLK 双罐直饮式蒸汽开水器
（一）、蒸汽开水器产品特点
（二）、蒸汽开水器技术参数
（三）、蒸汽开水器结构图及尺寸说明
（四）、JK系列间断式蒸汽开水器说明
（五）、LK系列全自动连续式蒸汽开水器说明
（六）、ZLK系列专利技术 双罐直饮全自动连续式蒸汽开水器说明
（七）、用户摘要
（八）、产品图片
————————————————————————————————————————————————
（一）、蒸汽开水器产品特点：
1、蒸汽开水器（又称蒸汽开水炉、开水茶炉、蒸汽热水器），是一种以用户现有的蒸汽为能源，将水烧开或加热到一定温度的一种常压类开式容器，节能、安全、洁静卫生，为国家大力提倡推广的节能降耗产品。与电开水器相比运行成本极低。适合学校、医院、车站、工矿企业等人群密集团体建立开水供给中心。是有蒸汽条件的单位最理想的饮水、热水装置。本厂专业生产蒸汽开水器10余年，按Q/321282YGS01-2010标准生产，技术经验丰富，被众多领域所采用，一贯以优良的质量和诚恳的服务赢得市场认可和好评（请用户谨防市场上有其它厂家盗用本厂2007版本的企业标准，标准号：Q/321282YGS01-2007。此标准与Q/321282YGS01-2010、Q/321282YGS01-2013均为本厂报经国家质监部门批准及备案的独家标准，只针对本厂合法有效）。
本厂蒸汽开水器产品共分三大系列：JK：手动-间断式、LK：单罐型-全自动连续式、Z- LK：双罐直饮型-全自动连续式（见上面链接）。其中“ZLK双罐直饮型全自动连续式蒸汽开水器”为本厂于2010年最新专利产品，该技术一举突破了传统单罐型全自动蒸汽开水器的技术弱点，广受市场好评。专利号：ZL 2009 2 0255614.9。
2、本厂每款蒸汽开水器罐体均为双层304食品级不锈钢，加夹层保温。容量1.5m3以下（含1.5m3）开水器均有三只不锈钢支腿。水在罐 体、蒸汽从304食品级不锈钢浮动盘管通过，静音工作。顶盖与罐体为304不锈钢螺丝、 所有密封部分均为食品级硅胶密封圈连接。设备顶盖有排气孔直通大气，保障设备的使用安全无忧，无论停水、停汽、阀门失灵 、不停加热、烧干均无任何危险。
3、蒸汽与水完全分离，间接加热，不影响水质。工作时，浮动盘管受蒸汽冲击产生高频颤动，而一定程度自动除垢。容量0.5m3立方以下蒸汽开水器的蒸汽盘管为Φ25×2（外径25mm、内径20mm，壁厚2mm）、容量1m3为Φ32×2（外径32mm、内径25mm，壁厚2mm）、容量大于1m3以上的蒸汽开水器换热管采用Φ38×2（外径38mm、内径32mm，壁厚2mm）的304无缝钢管。换热管的管径越大，单位时间内蒸汽的通过量越大，加热速度越快。本厂保证所生产的所有规格蒸汽开水器的换热盘管，不仅长度超其它同类厂家、管径也大于同类其它厂家。同时所有规格的蒸汽开水器的盘管与罐体之间均采用硅胶密封+套管或法兰式活连接，可从罐体内抽出浮动盘管，清洗维护方便。换热管均为不锈钢无缝管，皮实耐用，非铜管，长期饮用经铜管加热的水会对人体极为有害，而且铜管使用久了会脆化断裂。
4、安装简便。所谓的安装工作主要是指蒸汽管道与水管安装，蒸汽与水管道安装到开水房后，只需对接上进汽管、进水，安上水龙头、温度计、液位计、疏水器 ，如果是全自动蒸汽开水器，还需将电器接上电即可使用，普通水工就能完成；罐体顶盖拆卸方便，换热管可抽取， 清洗维护、维修极为便利；
（二）、蒸汽开水器技术参数：
型号 | 容量 （升） | 可供人数 | 外形规格 （mm） | 耗汽Kg/罐 | 盘管长度 | 蒸汽口径 | 冷凝水 | 冷水口径 | 开水口径 | 压力 |
JK / LK / ZLK -0.1 | 100 | 50人 | 需定制 | 6 | （米） | (mm) | (mm) | (mm) | (mm) | 水压 常压
汽压 0.2- 1.6 |
JK / LK / ZLK -0.2 | 200 | 100 | ?670×1100 | 12 | 6.8 | 20 | 20 | 20 | 20 | |
JK / LK / ZLK -0.3 | 300 | 150 | ?670×1350 | 18 | 9.2 | 20 | 20 | 20 | 20 | |
JK / LK / ZLK -0.4 | 400 | 200 | ?810×1350 | 24 | 11.8 | 25 | 25 | 25 | 25 | |
JK / LK / ZLK -0.5 | 500 | 250 | ?810×1520 | 30 | 19.5 | 25 | 25 | 25 | 25 | |
JK / LK / ZLK -1 | 1000 | 500 | ?940×1800 | 60 | 28.4 | 25 | 25 | 25 | 25 | |
JK / LK / ZLK -1.5 | 1500 | 750 | ?1200×1650 | 900 | 30.0 | 25 | 25 | 25 | 25 | |
JK / LK / ZLK -2 | 2000 | 1000 | ?1200×2100 | 120 | 33.2 | 38 | 38 | 38 | 38 | |
JK / LK / ZLK -3 | 3000 | 1500 | ?1400×2300 | 180 | 42.8 | 38 | 38 | 40 | 40 | |
JK / LK / ZLK -4 | 4000 | 2000 | ?1500×2440 | 240 | 50.3 | 38 | 38 | 50 | 50 | |
JK / LK / ZLK -5 | 5000 | 2500 | ?1670×2440 | 300 | 62.8 | 57 | 57 | 65 | 65 | |
JK / LK / ZLK -6 | 6000 | 3000 | ?1820×2440 | 360 | 75.5 | 57 | 57 | 65 | 65 | |
注：定制其它特殊尺寸、大于7立方的更大容量，请来电咨询。 | ||||||||||
（三）、蒸汽开水器结构图：
图示说明 | |||||||||||||||
标注说明 | 备注 | ||||||||||||||
a | 进水口 | LK、ZLK系列罐内装有 自动水位开关，自动控制进水 | |||||||||||||
b | 蒸汽进口 | LK、ZLK系列配有蒸汽电磁阀及电控柜。外部管道上的截止阀有用户自备。 | |||||||||||||
c | 蒸汽冷凝水出口 | 出厂配有疏水阀，用户需安装旁通管路。管道上的截止阀有用户自备。 | |||||||||||||
d | 蒸汽盘管，或电加棒 | 304不锈钢无缝管，电加热棒与罐体为活连接，可从罐内抽取。 | |||||||||||||
e | 温度计 | 配有表盘式温度计 | |||||||||||||
f | 温度感应探头 | LK、ZLK系列配备，其中ZLK配有两只（见原理图） | |||||||||||||
g1/g2 | 开水出口 | LK、ZLK系列里g1为高温水备用口，g2为开水口 | |||||||||||||
h | 换热管支撑块 | 三块不锈钢支撑件及三根不锈钢加强筋，均可脱卸。 | |||||||||||||
i | 液位计 | 出厂配有铜考克、玻璃管。 | |||||||||||||
j | 吊耳 | 不锈钢吊耳。大容量可汽吊，或铲车搬运。 | |||||||||||||
k | 螺丝 | 食品级硅胶密封垫圈、304不锈钢螺丝 | |||||||||||||
m | 溢流口 | 严禁加配阀门封堵，可往下加管路外引 | |||||||||||||
n | 排污口 | 出厂配有排污阀 | |||||||||||||
p | 排气孔 | 需向上或水平方向直排大气，严禁加配阀门封堵、严禁减小口径。 | |||||||||||||
q | 支腿（底座） | 容量1.5m3以下均有三只固定的不锈钢支腿 | |||||||||||||
r | 砖混或槽钢支座 | 容量1.5m3以上需由用户自垒砖混平台或槽钢支座。 | |||||||||||||
尺寸表 | |||||||||||||||
三大系列（型号） | 容量升 | L1 | L2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | L3 | ||
JK/LK/ZLK—0.2 | 200 | 670 | L1＋ 30 | 820 | 150 | 350 | 120 | 120 | 300 | 150 | 330 | / | / | ||
JK/LK/ZLK—0.3 | 300 | 670 | 1020 | 150 | 350 | 120 | 120 | 300 | 150 | ||||||
JK/LK/ZLK—0.4 | 400 | 810 | 1020 | 150 | 350 | 120 | 120 | 300 | 150 | ||||||
JK/LK/ZLK—0.5 | 500 | 810 | 1190 | 150 | 350 | 120 | 120 | 300 | 200 | ||||||
JK/LK/ZLK—1 | 1000 | 940 | 1400 | 150 | 500 | 150 | 150 | 400 | 250 | ||||||
JK/LK/ZLK—2 | 2000 | 1200 | L1 ＋40 | 2100 | 200 | 600 | 250 | 250 | 600 | 300 | / | 500 | L2＋ 400 | ||
JK/LK/ZLK—3 | 3000 | 1400 | 2200 | 200 | 700 | 250 | 250 | 700 | 350 | ||||||
JK/LK/ZLK—4 | 4000 | 1500 | 2440 | 200 | 800 | 300 | 300 | 800 | 350 | ||||||
JK/LK/ZLK—5 | 5000 | 1670 | 2440 | 200 | 900 | 300 | 300 | 900 | 350 | ||||||
JK/LK/ZLK—6 | 6000 | 1820 | 2440 | 200 | 1000 | 300 | 300 | 900 | 350 | ||||||
容量超过7000升，需订制 | |||||||||||||||
（手动）间断式蒸汽开水器，为蒸汽开水器系列中最基本结构形式，开启与关闭蒸汽、水阀门都需要手动操作。先手动打开进水阀将罐内注满水，水满后手动关掉进水阀；然后手动开启蒸汽阀门进行加热，水开后再手动关闭蒸汽阀门。如此循环工作。 此结构的蒸汽开水器故障率极低，在水垢不严重的地区，正常使用情况下使用年限可达10年以上。
（五）、LK系列全自动连续式蒸汽开水器说明：
“LK-单罐型 全自动连续式蒸汽开水器”--在JK手控间断式基础上，增加了自控装置－水系统、蒸汽系统均为全自动运行，真正无人值守!适合蒸汽连续供应、并且蒸汽温度 和压力相对稳定的单位使用。 冷水进入罐体后，通过罐体内蒸汽盘管将其快速加热到开水状态，同时温控探头同步将信号反馈给温控阀，切断蒸汽，设备处于静态，此时可以放开水。在放开 水的同时，冷水同步补进。当开水放出到一定量时，罐体内水温由于受冷水补给的原因，将渐渐降低，温控探头在水温开始下降的第一时间内，将信号反馈给温控 阀，温控阀快速响应，开启蒸汽，使罐内温度始终恒定在设定温度。
全自动连续式蒸汽开水器，可以理解成：在JK手动间断式基础上配置了温度和水位自动控制系统，同时大大增加了换热盘管的数量（即加 大瞬间换热功率）， 使整机具备自动化模式。当然全自动连续式蒸汽开水器可以作为手动间断式使用，这种情况一般在如下情景下使用：1，蒸汽不能连续供应；2，自动控制部分失 灵。
“LK-单罐型 全自动连续式 蒸汽开水器”优点 ：结构简单、维护方便。缺点 ：在蒸汽压力温度不稳定的情况下，可能放出阴阳水。 请选用本厂研制的全自动蒸汽开水器领域最前沿专利技术产品：“ZLK双罐直饮 型蒸汽开水器”
本厂全自动蒸汽开水器最大优点： 超过3立方大容量蒸汽开水器的水位控制是行业里最先采用电子水位开关的厂家，彻底取代原始的浮球阀来控制水位。电子水位开关灵敏度高，安装更换维护十分简 便，安装（更换）时只需从罐体外直接拧开4分坚固螺丝插入罐体（或抽出来）。而传统浮球阀因安装在罐体内，长时间受开水温度影响很容易损坏，而且更换时要 打开罐体顶盖，拧下几十颗螺丝十分麻烦，而且密封圈还会受到影响。自创新采用电子水位控制方式以来 ，本厂全自动蒸汽开水器广受用户好评。
（六）、ZLK系列专利技术 双罐直饮全自动连续式蒸汽开水器说明
1、“ZLK-双罐直饮型全自动连续式蒸汽开水器”，是本厂近年来通过对蒸汽开水器产品进行技术攻关，在当今传统的“全自动蒸汽开水器”的基础上，进行改良，而研制发明的最新国家专利产品。专 利 号：ZL 2009 2 0255614.9。该专利产品彻底改善了市场上传统的“全自动蒸汽开水器”的缺点，一经投产，广受好评！适合广泛有蒸汽条件的单位所使用。
2、 技术背景：目前市场上开水器均采用“单罐型全自动蒸汽开水器”，传统的单罐型因单罐式内部开水与温水、冷水只是从上到下分层次混合在一起，从罐内的中上部 可放出开水，优点是结构简单、经济、易维护，只要蒸汽稳定供应，一般能够源源不断提供开水，是当今市场普遍采用的结构形式；“单罐型全自动蒸汽开水器”缺 点：如水位控制阀失灵或停汽、蒸汽温度压力不稳定，饮用水即可能为阴阳水。
3、 结构形式：此专利产品为双罐结构，外罐为双层不锈钢筒体加夹层保温，外罐内部由浮动盘管、加热沸腾区及一只内罐(开水罐)构成。“开水罐”为安装于外罐内 部的独立罐体，可以理解成“开水收集罐”，用来自动收集加热沸腾后生成的开水。外部加热罐产生的开水，通过自控装置进入“开水罐”，即使停汽或控制系统失 灵，您都不会喝到阴阳水或千沸水。同时因“开水罐”位于加热区的上部，一直处于恒定保温状态。
4、 优点：
（ 1） ，杜绝千沸水。双罐结构：“开水罐”与加热沸腾区隔层分开。如无人放开水时，“开水罐”水满，加热区烧开后的开水不往开水区转送，加热区因没有冷水补进没 有热损失，蒸汽停止加热，既节约能源，又彻底杜绝千沸水；此工作原理先进于市场上普通使用的全自动蒸汽开水器，为开水器领域重大技术突破。市场上的全自动 蒸汽开水器工作原理是依靠蒸汽不断加热不断沸腾，虽然有的也为双罐结构，但原理是将经不停加热沸腾后的开水溢向开水区，显然此种方式生成的开水为千沸水。
（2），彻底告别阴阳水。开水生成口装设电磁阀，只有达到设定温度的水才能进入开水罐，同时因为电磁阀为常闭原理，即使电磁阀失灵，混合水也不会进 入开水罐。也就是：从开水罐水龙头放出的水只可能是开水，达到直饮效果。此工作原理极大地改善了饮水卫生，先进于传统的单罐式蒸汽开水器。
（七）用户摘要：详见网页 www.chang-an.com.cn/gc.html（复制到浏览器地址栏查阅）
典型案例：
青岛啤酒、中国一拖集团、达利（中国）、安信地板、大连佳能、美菱股份、科伦药业、马钢股份、九牧王（中国）重庆谭木匠控股、海信集团、中铝上海铜业、扬子江药业、江苏美步楼梯、山东鲁抗药业、陕西白象集团、山东华纺股份、全聚德、湖南纳爱斯、广东康富来药业、福建柯达墨盒厂、河南三全食品、南京京陵饭店、安阳方快锅炉、首都医大宣武医院、宁夏中卫人民医院、中国传媒大学、河南理工大学、河北张家口监狱、上海南汇监狱、北京66284部队……

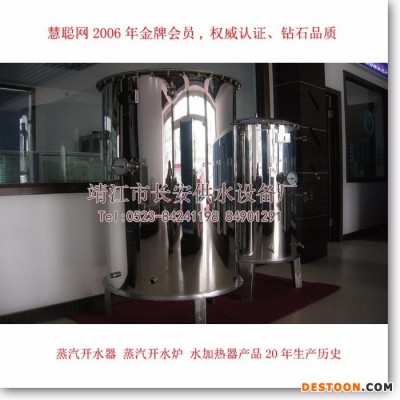

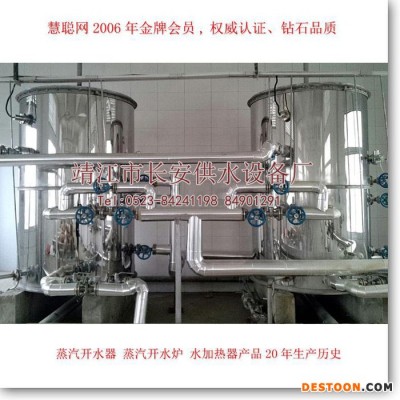

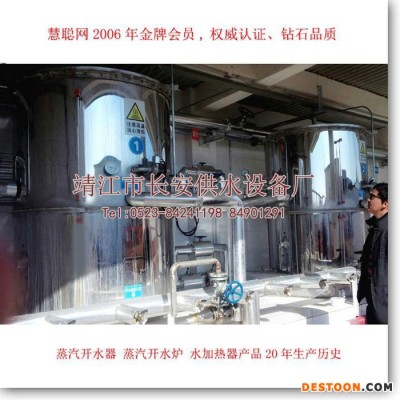

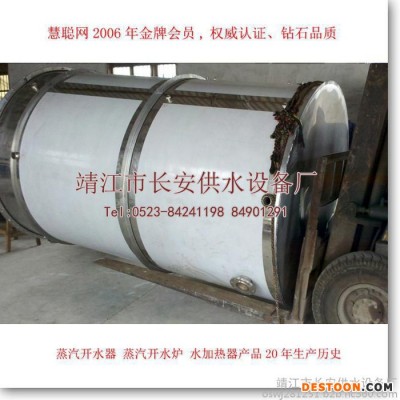

（八）、产品图片：
