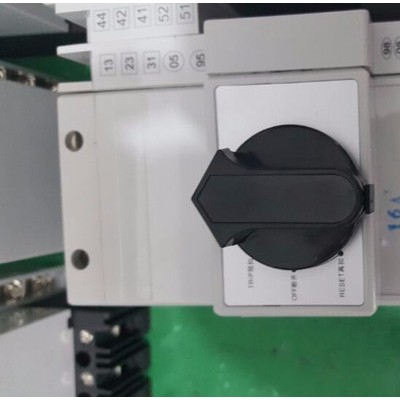

KB0控制与保护开关 其他低压电器

品牌：上海九开

型号：JKCPS

结构特点：主体结构
1、主体
        JKCPS主要由基座、电磁机构、操作机构、主回路接触组、MCU智能控制检测系统、电子脱扣器系统等组成。
2、电磁机构
        JKCPS电磁机构主要由线圈、铁芯、控制触点、基座等组成（类似接触器的电磁控制系统，具有欠电压保护功能），能接受通断操作指令，通过控制主电路接触器中的主触头进行接通或分断电路。
        JKCPS电磁机构采用了新型的节能技术，将开关电磁系统的铁芯损耗和短路环损耗降至**低**大程度的节约了电能。增加了缓冲装置以减少电磁系统的能量冲击，从而提高了开关的吸合性能，延长开关的使用寿命。
3、操作机构
        JKCPS操作机构能接受每极接触器的短路信号和来自MCU智能控制检测系统的故障信号，通过控制触电切断线圈回路，由电磁机构分断主电路。故
障排除后由操作旋钮复位。
4、主电路接触组（包括触头系统、短路脱扣器）
  JKCPS主电路接触组由桥式双断点触头、栅片灭弧室限流式快速短路脱扣器组成，每极相互独立。主电路接触组中的限流式快速短路脱扣器与高分断能力的灭弧系统，实现高限流特性（限流系数小于0.2）的后备保护，脱扣整定电流值为：16In±20%，其数值不可调整，仅与壳架等级有关。在负载作用发生短路时，脱扣器快速（2~3ms）冲击打开主接触组，同时带动操作机构切断控制线圈使主电路完全断开。

使用范围：JKCPS具有控制与保护功能集成，结构模块化，体积小，对环境污染的防护等级高，安装使用及维修操作方便等一系列优点。特别适用于现代化建筑中的泵、风机、空调、消防照明等电控系统；冶金、煤矿、钢铁、石化、港口、船舶、铁路、纺织等领域的电动机控制和保护；电动机控制中心（MCC）工厂或车间的单电机控制与保护；以及远程控制照明系统等。
JKCPS主要用于交流50Hz（60Hz）、额定电压至690V、电流自0.4A至125A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流（如短路电流）。

性能：JKCPS模块化单一结构形式，集成了断路器（熔断器）、接触器、过载（过流）保护器、欠电压、缺相保护器、电压表、电流表、漏电、隔离器等电器元件的综合功能。应用MCU数字处理技术、测量精度高、线性好、故障分辨准确可靠、抗干扰能力强。
其功能特点具体如下：
1、具有远距离自动控制和**地直接人工控制功能；
2、具有面板指示及机电信号报警功能；
3、具有协调配合的时间-点了保护特性（具有长延时、短路短延时、瞬时三段保护特性）；
4、具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时等功能；
5、监控器对各种运行、故障等状态采用LED显示。具有电压表、电流表功能；
6、配有设置键、移位建、数据键、复位键，可对各种参数进行设定和查询；由于JKCPS采用MCU的E2PROM存储记忆技术，参数设定后能够断电保存;
7、具有故障记忆功能，便于故障查询、分析；
8、具有RS485通信接口，开放式现场总线（Mod Bus协议等），给用户系统集成带来方便，便于用户实现智能化管理
9、用户根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
