| 产品名称 | 谐波保护器 |
|---|---|
| 产品认证 | IOS9001 |
| 额定电流 | 2.5mA |
| 额定绝缘电压 | 3500 |
| 额定频率 | 50-120 |
| 类型 | 低压控制电器 |
| 驱动方式 | 自动 |
| 品牌 | 美国电气专用谐波保护器 |
| 型号 | ELFHPD100 |
| 加工定制 | 是 |
谐波保护器，确切的来说，应该是：谐波吸收器。用来吸收叠加在50Hz上的高频谐波，正如本文题头的图形所示，通过接入本装置，可以还原正弦波的本来面目。以达到清洁电网的目的。
随着控制技术的不断发展，智能建筑中使用了大量的现代化用电设备和装置，如网络控制设备、各种数字办公设备、计算机、消防系统、监控系统、变频空调、 通讯系统、灯光调控系统等，造成了恶劣的谐波环境，对保证电力系统和设备的安全正常运行造成了极大的威胁。
电子计算机等低压控制设备普遍存在着绝缘强度低、对谐波环境要求高、过电压耐受能力差的弱点。高次谐波污染往往使得这些高灵敏的电子系统在运行时，经常出现程序运行错误、死机、无故重新启动、数据错误、时间错误，甚至造成用电设备的永久性损坏，给人们的工作和日常生活造成了巨大损失。
在消除或抑制谐波危害方面，智能建筑系统以往只是采取一些防范措施，这些措施无法从根本上消除谐波危害。
谐波实际上是一种干扰，注入公用电网就会使电网受到“污染”，高次谐波还会直接对用电设备产生危害，造成电缆电线过热，相间短路和接地故障，噪音，浪费系统容量， 供电系统损耗增加， 绝缘加速老化，系统功率因数降低，降低保护作用，使医疗设备误动作等。近年，随着知识经济与信息时代的到来，电子计算机、精密医疗仪器 、微处理器以及其它数字化电子设备应用日益普遍，这些电气设备都对电源的电能质量具有很高的要求。
我公司根据市场需要，引进国外最新技术自主研发的FLHPD谐波保护器，它能吸收大于1KHz以上的各种频率、各种能量的谐波干扰，吸收谐波，自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。通过该智能谐波保护器能够净化电源、保护用电设备和功率因数补偿设备、防止保护装置的误跳闸，从而保护设备安全、高效地运行。
二、 型号说明
三、主要技术参数
（型号：FLHPD 1000/0.4-3Y）
额定电压 | 0.4KV（三相） | |
额定保护频率 | 1KHz ～ 120KHz | |
最大脉冲电流值 | 15KA | |
最大连续工作电压（相电压） | 250V | |
最大峰值电压（相电压） | 700V | |
钳位电压值 | 对于3000V的脉冲电压，可限制410V以下 | |
抗浪涌电流 | 对于300V的脉冲电压，脉冲电流不超过1000A | |
电路连接方式 | 星型 | |
绝缘电阻 | >5MΩ | |
耐压/接触点容量 | 导电部分与外壳间承受5000VAC，时间2秒，无击穿和闪络现象/150A | |
滤波性能 | 吸收频率 | 1KHz-120KHz |
泄露电流 | 1.2mA | |
外部环境
| 温度范围 | 30℃-60℃ |
存贮温度 | < 60℃ | |
相对温度 | < 90% | |
大气压力 | 52 -110Kpa | |
工作环境 | 无爆炸无腐蚀性气体导电尘埃，无细菌，无震荡，无冲击源 海拔3500M以下 | |
安装 | 安装方式 | 悬挂安装，4 * M6螺丝 |
外形尺寸 | 三相：130mm*110mm*60mm （长*宽*高） | |
安装尺寸 | 三相：4 - M 6 （115*95） | |
电磁兼容性测试 | 震荡波抗扰度 | IEC61000-4-5 IEC60939-1-2 U1449 2nd Edition TVSS Testing
|
静电放电抗扰度 | ||
射频电磁辐射抗扰度 | ||
电快速瞬变脉冲群抗扰度 | ||
电源 | 功耗 | 小于1.0 W |
发热 | 小于40℃（外部环境25℃) | |
外部接口 | 端子/外壳 | 耐高温100℃/电工胶木 |
外壳类型 | 电工胶木 | 电工胶木粉注塑而成 |
维护方式 | 免维护 | |
使用寿命 | 15年以上 | |
接线方式 | 接线端子连接 | |
重量 | 2.0kg | |
四、功能特点及解决的问题
功能特点
◆ 采用超微晶合金材料与引进的特别电路 ；
◆ 对高次谐波、高频噪声、脉冲尖峰、电涌等干扰有极高的吸收作用 ；
◆ 随时跟踪电压、电流波形，矫正因谐波影响而产生畸变的电压、电流波形 ；
◆ 对操作过电压及雷击过电压有保护作用 ；
◆ 减少了用电设备的故障率，全面克服了由于谐波污染引起的高频干扰 ；
◆ 装置本身几乎不耗电，具有较高的经济效益 ；
◆ 结构设计合理，接线简单，安装调试方便 ；
解决的问题
◆ 计算机电子设备、PLC、电机、电器等芯片死机，经常出现莫名奇妙的故障，使得生产无法正常进行。
◆电源净化、可以消除浪涌、尖峰电压、电路噪音和静电等干扰。
◆灯光频闪。
◆数据网络堵塞 。
◆功率因数补偿及普通滤波装置所不能解决的高频率干扰。
◆由于电能质量恶劣，导致用电装置电能利用效率降低，用电量增加，造成不必要的电费支出。
五、接入系统位置标记图

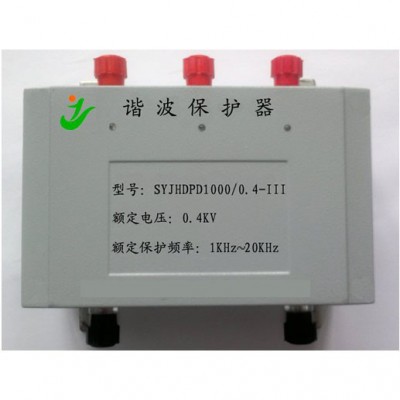

六、外形示意图：
