一、产品介绍
奇威特太阳能空调是采用太阳能来代替传统能源的可再生环保型中央空调，节能效果好，经济效益高，天然无污染。其主要由集热器、空调主机、蓄能器三部分组成。
太阳能集热器是可全天自动追日的槽式集热器，太阳能转化效率可达65%.集热器可安装在屋顶、车库顶和空地上，最大限度的减少对土地的应用。太阳能空调主机所使用的工作介质为天然介质，臭氧层破坏指数为零，大气暖化指数小于1.

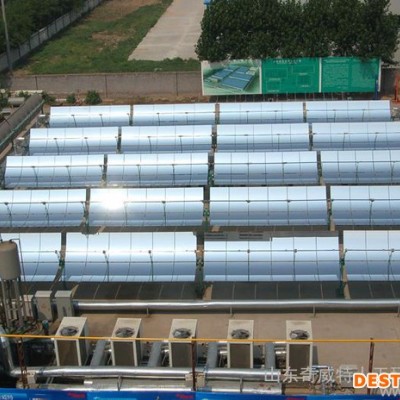

安装实景图
二、系统原理
太阳能空调系统运行原理：
VSB冷暖型太阳能中央空调系统是通过独特的太阳能槽式集热器采集太阳能，将导热油加热，来驱动热油型溴机（太阳能热泵）工作产生7℃冷冻水（45℃热水）的系统，它包括油系统、水系统和控制系统。热能采集在油系统内完成，高效传热介质—导热油由循环泵强制循环，导热油在太阳能集热器内被加热升温，而在热油型溴机或太阳能热泵内放热而降温，驱动机组完成制冷或制热循环。
太阳能热泵是通过独特的太阳能槽式集热器采集太阳能，将导热油加热，来驱动热泵热水主机工作产生热水的机组，热能采集在油系统内完成，高效传热介质—导热油由循环泵强制循环，导热油在太阳能集热器内被加热升温，而在热泵主机内放热而降温。水在热泵主机内吸热成为高温热水，由水泵输送到用户末端，低温的热水由水泵输送到热泵主机被再加热，完成供暖循环，为了达到太阳能利用的最大化，在系统加装蓄能水箱，利用供暖间歇低温蓄能，并用于夜间供暖，延长了太阳能供暖的时间。
在热油型溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热油的加热后，溶液中的水不断汽化；随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器；水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水；当冷凝器内的水通过节流阀进入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的。
控制系统确保太阳能集热器、热油型溴机、太阳能热泵热力补充设备及水系统正常有序的工作，实现微电脑全自动控制，并可实现无线远程控制。
三、产品特点
1、不爆管、不冻管
1）S.A.P采用聚光式太阳能槽式集热器，全时自动逐日。当太阳能过多，温度过高时，可自动偏转，不再聚光。有效防止过热，绝不“爆管”。
2）.S.A.P使用导热油为工作介质，在零下25度不冻不稠。在循环状态下，零下45度时可正常工作，绝不冻管。
2、“零”运行费用
1）在有太阳的时间内，S.A.P的运转几乎全部使用太阳能和空气能，电力使用仅仅相当于几个灯泡的消耗（1.5KW），运行费用几乎为“零”。
2）在没有太阳的时间内，使用传统能源做驱动力时，S.A.P所消耗的能源是传统采暖系统的50%。
3、超低温运转：S.A.P在零下30度的情况下能正常工作，开创风冷吸收式热泵的先河。
4、长寿命：S.A.P采用超白钢化玻璃及自动抗灾技术，可抵抗12级台风、暴雪、冰雹等，确保用户无忧使用20年以上。
5、“零”排放
1）S.A.P几乎可以全时全部使用太阳能和空气能，二氧化碳排放为“零”。
2）S.A.P制热工质为MR717，为天然工质，对臭氧层的破坏为“零”，是联合国环境署资助推广使用的工质。
6、小面积、高楼层：S.A.P高效的集热器及吸收式热泵主机，使相同条件下奇威特的集热器面积只有传统太阳能真空管集热器的四分之一，成本更低，适用楼层更高。
四、主要设备特点概述
（一）、集热器特点概述
1、 光热转化效率高，占地面积小
（1） 采用先进的玻璃加工专用设备，聚光镜形状精确，反光精度高，所选用太阳能专用银镜性能优越，表面易清洗、清洁度易保持，聚光能力强；
（2） 真空管吸收率≥92%，发射率＜9%；光利用效率高；
（3） 先进、灵活的控制系统，追踪精度高。
2、 集热器寿命长、安全性高
（1） 坚实、稳定的机架，精确、专业的设计，精密、优质的材料；
（2） 独特的抗风沙、抗雪设计，特殊的抗冰雹处理，及灵活的自动规避控制装置。
集热器性能参数
项目 | 数据 |
集热器长度 | 6.1m |
集热器宽度 | 2.5m |
集热器高度 | 2.8m |
集热器聚光面积 | 15㎡ |
导热介质 | 高温导热油 |
建议流速 | 1.5-2m/s |
运行温度范围 | 100-280℃ |
集热器重量 | 720kg |
焦距 | 850mm |
环境运行温度 | -30℃到60℃ |
最大可承受风速 | 102km/h（10级） |
最大工作风速 | 50km/h |
寿命 | 20年以上 |

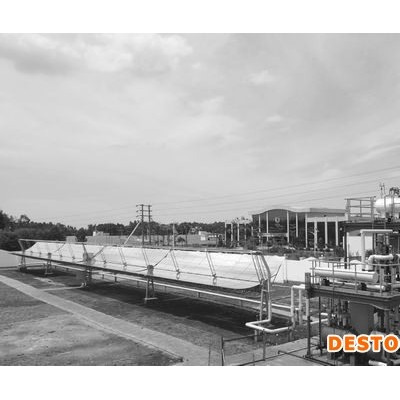

太阳能集热器实景图
（二）、太阳能热泵机组特点概述
（1）超低温运行 零下三十度高效运行。
（2）随需运行 模块式组合，无级变频能量调节。
（3）回收利用余热 提高能源利用效率、节能减排效果突出。
（4）清洁环保 以MR717做吸收剂、水作制冷剂，无毒、无嗅、无氟，对大气无污染。
（5）操作简单 智能化全自动控制，具有自动控制，自动调节、自动保护功能。
太阳能热泵主机实景图
（三）导热油溴机特点概述回收利用热余热 提高能源利用效率，节能减排效果突出。清洁环保 以溴化锂做吸收剂、水作制冷剂，无毒、无嗅、无氟，对大气环境无污染。操作简单 智能化全自动控制，具有自动控制、自动调节、自动保护功能。适应能力强 负荷调节范围广，可以10%~100%之间连续调节。高性能抽气室采用专利技术的新型自动抽气冷却器，保持抽气室的压力低于吸收器。可以将不凝气体切实导入到抽气室。全自动抽气泵排气装置根据机组真空度检测结果，自动启停真空泵，进行机组真空管理，具有防真空泵卡死功能 特有的高性能挡液板蒸发器采用的挡液板是在多次模型试验的基础上，设计制作而成。精确参数确定其在生产过程中保持特定的形状与角度 ，特有的高性能挡板能够有效的阴挡冷媒液滴，防止冷媒因飞溅而造成损失，全面保证机组的节能效率。15年零衰减通过15年衰减的加速耐久性试验。高性能波纹板式溶液热交换器溶液热交换器采用自主研发的波纹板式高效热交换器。实现了高性能和小型化。采用循环适当控制 防止结晶 专利通过调整加热量，对吸收液循环浓度进行调整，以达到最适合于运行状态的吸收液浓度。最佳稀释运行时间控制功能根据停止时的浓液温度，计稀释运行时间，以实现稀释运行时间的缩短，全面保证机组的高效节能。远程监控系统远程监控系统代用户集中运行管理，全年365天远程监控机组的运行状况和工况数据解决用户和工况数据解决用户运行管理难题，做到真正无人化值守。散布管溶液喷淋方式专利独有的散布管溶液喷淋方式 ，彻底防止因异物进入散布管而导致喷淋孔堵塞；并实现一次性均匀滴淋到4列传热管，喷淋均匀，从而保证机组性能的稳定。传热管采用特殊亲水工艺处理蒸发器、吸收器采用专业的铜管，经亲水处理工艺，确保传热管外表均匀的覆有涂膜，增强传热效果；冷凝器传热管经过疏水处理工艺，形成珠状凝结提高传热系数，增强传热效果
（四）中央集成控制系统特点概述
（1）中央集控器自动判断天气情况，实现能源自动管理；
（2）先进的时空算法，追日装置精确地追踪太阳轨迹，高效收集太阳能量；
（3）冷/热机组无极变频能量调节，实现模块化式调节功能
（4）适时显示系统运行参数，控制运行状态，自动计算能源曲线。
（5）可实现远程无线监控操作。
五、产品认证
国家能源科技进步奖
国家知识产权局实用新型专利（专利号：ZL 2010 2 0192200.9）
太阳能空调鉴定证书—山东省科技厅
六、技术参数
（一）单冷型ＶＳＡ太阳能空调系统
制冷范围：72KW-504KW；
（二）单热ＶＳＡ太阳能空调系统
制热范围：70-596kw
（三）冷暖型ＶＳＡ太阳能空调系统
制冷范围：72KW-504KW；
制热范围：70-596kw
（四）单冷型ＶＳB太阳能空调系统
制冷范围：300-1900KW
（五）冷暖型ＶＳB太阳能空调系统
制冷范围：300-1900KW
制热范围：175-1200KW
附上各产品视频链接：（复制后打开）：
太阳能空调： //v.youku.com/v_show/id_XNDE1NTM5MzMy.html 太阳能采暖： //v.youku.com/v_show/id_XNDIzMTMyNTc2.html 太阳能锅炉： //v.youku.com/v_show/id_XNDIzMTMxMTQw.html 太阳能热水： //v.youku.com/v_show/id_XNDIzMTM1NDg4.html
欢迎各界朋友到我公司参观考察！
