| 产品认证 | CCC |
|---|---|
| 电寿命 | 100 |
| 额定电流 | 40 |
| 额定电压 | 220/380 |
| 机械寿命 | 1000 |
| 适用范围 | 控制电路 |
| 品牌 | 上海人民 |
| 型号 | CJX2-4011 |
| 加工定制 | 是 |

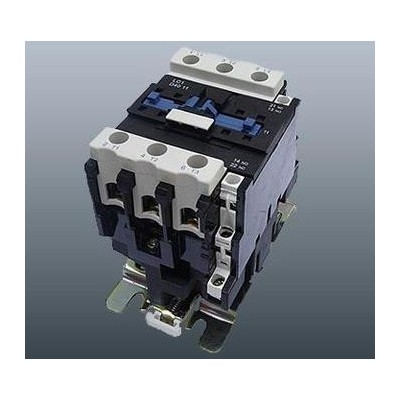

CJX2交流接触器
CJX2接触器.pdf（CJX2交流接触器的详细产品资料，下载时请右键另存为）
该交流接触器在选型时除了认准我工厂商标外。需要注意的要点总结如下：
一：适用范围
CJX2系列交流接触器(以下简称接触器)适用于交流50Hz或60Hz，电压至690V、电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电起动器。
产品符合GB14048.4标准。
二：型号及其含义
CJX2接触器标准型号如下：
CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201
CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2501
CJX2-3201 CJX2-3201 CJX2-4011 CJX2-5011
CJX2-6511 CJX2-8011 CJX2-9511
辅助锄头的含义
空气延时头的型号含义
三：特性
1.电寿命曲线
2.主电路技术参数
型号 | 额定绝缘电压 | 约定发热电流A | 额定工作电流 400V AC3 | 控制空率 | 触头数量 | 备注 | ||||
230V | 400V | 415V | 440V | 690V | ||||||
CJX2-0910 CJX2-0901 | 690 | 20 | 9 | 2.2 | 4 | 4 | 4 | 5.5 | 3P+NO 3P+NC | 安装方式：1、两个螺钉安装。 2、35mm导轨安装 |
CJX2-1210 CJX2-1201 | 20 | 12 | 3 | 5.5 | 5.5 | 5.5 | 7.5 | 3P+NO 3P+NC | ||
CJX2-1810 CJX2-1801 | 32 | 18 | 4 | 7.5 | 9 | 9 | 9 | 3P+NO 3P+NC | ||
CJX2-2510 CJX2-2501 | 40 | 25 | 5.5 | 11 | 11 | 11 | 15 | 3P+NO 3P+NC | ||
CJX2-3210 CJX2-3201 | 50 | 32 | 7.5 | 15 | 15 | 15 | 18.5 | 3P+NO 3P+NC | ||
CJX2-4011 | 60 | 40 | 11 | 18.5 | 22 | 22 | 30 | 3P+NO +NC | 安装方式：1、两个螺钉安装。 2、75mm或35mm导轨安装 | |
CJX2-5011 | 80 | 50 | 15 | 22 | 25 | 25 | 33 | |||
CJX2-6511 | 80 | 65 | 18.5 | 25 | 37 | 37 | 37 | |||
CJX2-8011 | 125 | 80 | 22 | 37 | 45 | 45 | 45 | |||
CJX2-9511 | 125 | 95 | 25 | 45 | 45 | 45 | 45 | |||
3.线圈参数
四：外形尺寸及安装尺寸
外形尺寸及安装尺寸
CJX2-40~95安装尺寸
注：为了更方便用户对现有设备电气的维修及更新，本公司特别设计了用CJX2系列交流接触器替代CJ10系列交流接触器的过渡安装板。替代的规格型号及性能见表表5。
如果你希望了解CJX2交流接触器的更多信息，如使用说明，价格，维修等资料，请联系我们。
