| 产地 | 深圳 |
|---|---|
| 传输速率 | 150Mbps |
| 传输协议 | TCP/IP |
| 电压 | 3.3V |
| 工作温度 | -20-70 |
| 设备类型 | 其它 |
| OEM | 可OEM |
| 品牌 | HI-link |
| 型号 | HLK-M30 |
HLK-M30模块正式发售：此模块不同于其它厂家原品出来销售，我们已经做好完整系统，可直接进行测试使用。
不光低价，稳定才靠谱，服务方能制胜。
通用开发测试套件
海凌科电子提供HLK-M30两种评估开发套件，供客户快速熟悉产品和进行深度应用开发。用户可以通过电脑的RS-232串口调试模块，对其进行参数配置、模块管理和功能测试等。
HLK-M30是海凌科电子新推出的低成本嵌入式UART-WIFI(串口-无线网)模块。
本产品是基于通用串行接口的符合网络标准的嵌入式模块，内置TCP/IP协议栈，能够实现用户串口-无线网（WIFI）之间的转换。
通过HLK-M30模块，传统的串口设备在不需要更改任何配置的情况下，即可通过Internet 网络传输自己的数据。为用户的串口设备通过网络传输数据提供完整快速的解决方案。
本模块优势
超小体积，大小只有14mm×16.5mm×2.25mm
低功耗的WIFI模块
完美支持802.11 b/g/n协议
支持 WIFI 加密方式 WEP/WPA-PSK/WPA2-PSK/TKIP/AES等
无需任何用户驱动，对用户单片机只需要当成普通串口使用
支持AP(热点)/STA(WIFI节点)
支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式
支持DHCP DNS HTTP高级应用层协议
支持串口AT指令配置
局域网内支持搜索协议查找模块
支持Smartlink智能联网功能，用APP控制模块连接普通无线路由器
通过CE/FCC认证，符合ROHS标准
模块基本参数：
| 基本参数 | |
| 无线标准 | IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
| 无线传输速率 | 11n:最高可达150Mbps |
| 信道数 | 1-14 |
| 频率范围 | 2.4-2.4835G |
| 发射功率 | 14-18 DBM |
| 接口 | 串口、GPIO |
| 天线 | |
| 天线类型 | 外接天线 |
| 传输距离 | 100-300米（环境情况不同，传输距离不同） |
| 功能参数 | |
| WIFI工作模式 | 无线网卡/无线接入点 |
| 无线安全 | 无线安全功能 |
| 64/128/152位WEP加密 | |
| WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 | |
| 串口转网络 | |
| 最高传输速率 | 115200bps |
| TCP连接 | 最大连接数4 |
| UDP连接 | 最大连接数4 |
| 其它参数 | |
| 状态指示灯 | 状态指示 |
| 环境标准 | 工作温度：-20-70℃ |
| 工作湿度：10%-90%RH（不凝结） | |
| 存储温度：-40-80℃ | |
| 存储湿度：5%-90%RH（不凝结） | |
| 其它性能 | 频段带宽可选：20MHz、40MHz，自动 |
主要应用领域
u 手持设备
u 远程控制
u 消费类电子
u 物联网应用
u 工业控制
u 便携式无线通讯产品
u 医疗设备
u LED控制
u 传感器联网应用
电气特性
HLK-M30的电气特性
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 存放温度范围 |
| -45 |
| 125 | ℃ |
| 最大焊接温度 | C/JEDEC J-STD-020 |
|
| 260 | ℃ |
| 工作电压 |
| 3.0 |
| 3.6 | V |
| 任意I/O脚电压 |
| 0 |
| 3.3 | V |
| 静电释放量（人体模型） | TAMB=25℃ |
|
| 2 | KV |
| 静电释放量(充电设备模型） | TAMB=25℃ |
|
| 1 | KV |
机械尺寸

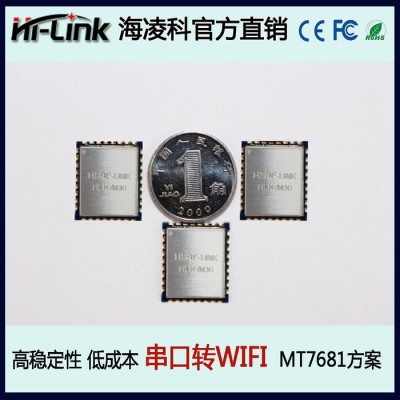

U 产品实物图
手机一建配置
准备工作：在安卓手机或PAD上安装软件“IoTManager_v0.96”。HLK-M30上电，按Exit/Default按键10秒，将模块恢复出厂默认设定。
2，打开IoTManager，输入需要连接的无线路由器的网络名称（SSID），密码，然后点击Start按钮 ，模块开始自动连接至无线路由器，此时模块的WIFI_LED会快速闪烁。
3，将电脑连接无线路由器，然后打开搜索工具HLK-M30_Discover ，点击Discover按钮，可以搜索到当前局域网内海凌科所有的WIFI模块。如下图：HLK-M30被搜索到，其被分配的IP为192.168.10.129 。
被搜索到已连接上路由器的HLK-M30模块
HLK-M30模块出厂默认为Smart Config状态。模块上电后即可用IoTManager进行一键配置，使其快速联网。
以下是M30的部分资料截图：如有需要，您可以直接向客户询求！
