| 种类 | 板对板 |
|---|---|
| 应用范围 | 手机、电脑、通讯、智能穿戴、智能家电、玩具、汽车导航、测试 |
| 加工定制 | 是 |
| 绝缘体材质 | 耐高温塑胶 |
| 针数 | 5 |
| 动态接触电阻 | 30 mohm Max |
| 耐久性 | 20000 cycles |
| 品牌 | Anlinked |

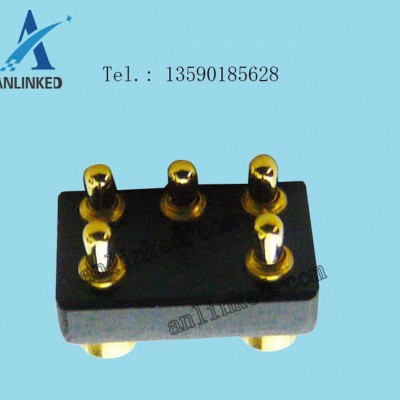

| 型号 | Pogo Pin连接器5Pin双排2.54mm间距 |
产品描述 PRODUCT DEscriptION
Pogo Pin连接器、电池连接器，顶针连接器 或 弹簧针连接器 等
基本参数 BASIC PARAMETERS
材质 Material | |
针头 Plunger | 黄铜 Brass |
针管 Tube | 黄铜 Brass |
弹簧 Spring | 不锈钢 Stainless Steel Wire |
绝缘体Housing | 耐高温塑料High Temp. Thermal Plastics |
镀层 Plating Finish | |
针头 Plunger | 0.4um Hard Gold over Nickel underplate |
针管 Tube | 0.1um Hard Gold over Nickel underplate |
机械性能 Mechanical Performance | |
弹力 Spring Force | 40-140gf (依要求不同 Depend on design） |
耐久性 Durability | 20,000 Cycles Min. |
电性能 Electrical Performance | |
电阻 LLCR | 30mOhm Max. (动态电阻 Dynamic LLCR) |
额定电流 Current Rating | 2.0A continuous， Peak3.0A (可设计更大电流 Depend on design) |
尺寸选型 DIMENSION
请您把尺寸要求告诉我们，特别是应用的工作高度 B尺寸的范围， 我们就会推荐合适的产品。
产品其它规范 PRODUCT SPECIFICATION
电性能 ELECTRICAL CHARACTERISTICS
工作电压 Voltage: 36VDC Max. or 150 VDC/100 VRMS
额定电流测试（Temperature Rise VS Current Rating) 30°C Max.
绝缘电阻Insulation Resistance 1000 M ohm Min. at 500 VDC
耐压Dielectric Withstanding Voltage 500VAC 1 minute between adjacent contact
电容 Capacitance between two adjacent contacts 1 pF Max.
环境性能 ENVIRonMENTAL CHARACTERISTICS
工作温度范围Operating Temp. -40°C to +85 °C
储存温度范围Storage Temp. -40°C to +85 °C
可焊性Solderability solder coverage area Min.95%
盐雾腐蚀试验Salt Spray Corrosion 48-96 Hours
耐焊锡热Resistance to Solder heat 2 Cycles Reflow@ Peak 260 °C 20S
高湿测试（Humidity） 96 hours @ 93% R.H. 40 °C
高温测试（Temperature Life） 105°C 96hrs
环境保护ENVIRonMENT PROTECTION
符合RoHS要求 Conformed to RoHS directive
符合REACH要求 Conformed to REACH
包装 PACKAGING
方式一：散装
方式二：Tape & Reel packaging acc. To EIA 481 standard
对潮湿敏感MSL2 和MSL3 级连接器进行防潮包装。不选用MSL4及以上塑胶材料。
咨询联系：
请即联系安连德电子，我们的Pogo Pin方面的专业人员竭诚为您服务。
邮箱： sales@anlinked.com 或 andy@anlinked.com
电话： 0757-22158350 或 13590185628
