| 材质 | 铝合金 |
|---|---|
| 产地 | 山东 |
| 流量 | 518@PA=6 |
| 排出口径 | ZG1/4 |
| 吸入口径 | ZG1/2 |
| 用途 | 气体增压泵 |
| 执行质量标准 | 行标 |
| 泵轴位置 | 卧式 |
| 型号 | CST |
| 加工定制 | 是 |
产品特点：
1、工作介质：空气、氧气、氮气、二氧化碳、水、油等、
2、输出压力范围：气动气体增压泵：覆盖0.6~150MPa
气动液体增压泵：覆盖0~400 MPa
3、多种气体驱动：压缩空气、氮气
4、适用范围：工业领域用于机床卡盘的卡紧，蓄能器充气，高压瓶充气，将低压气体装换为高压气体的；凡是气源压力不够高或压力不稳定，无论是机械装置还是测试装置均适用
5、易于调节：在泵的压力范围内，调节调节阀从而调节进气压力，输出压力相应得到无极调整。
6、自动保压：无论任何原因造成保压回路压力下降，将自动启动，补充泄露压力，保持回路压力恒定
7、操作安全：采用气体驱动，无电弧和火花，可在易燃易爆的场所使用
8、维护简单：具有体积小，重量轻，操作维护简单，维修方便等优点
9、使用成本低：增压泵是一种柱塞泵，工作增压时，增压泵迅速往返工作，随着输出压力的增加。泵的往复次数减少直至停止，此时泵的压力恒定，能量消耗低，各部件停止工作。

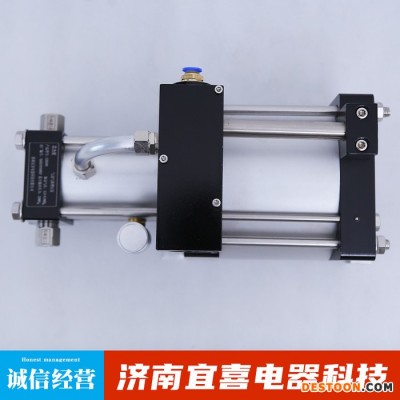

C产品名称及型号：气动气体增压泵CSG系列（CSG40）
产品信息：
往复单元：柱塞泵 型号：CSG系列
材质:铝合金 用途：增压泵
性能：高压 输送介质：各种气体
泵轴位置：卧式 作用方式：单吸单作用
技术参数：
| 型号 | 增压比 | 最小气体入口压力（bar） | 最大气体入口压力（bar） | 最大允许出口压力（bar） | 气体入口尺寸 | 气体出口尺寸 | 最大流量L/min@PL=6bar |
| CSG04 | 4：1 | 3 | 32 | 32 | ZG1/2 | ZG1/2 | 518@PA=6 |
| CSG06 | 6：1 | 4 | 48 | 48 | ZG1/2 | ZG1/2 | 327@PA=6 |
| CSG10 | 10：1 | 5.5 | 80 | 80 | ZG1/2 | ZG1/2 | 196@PA=20 |
| CSG15 | 15：1 | 7.5 | 120 | 120 | ZG1/2 | ZG1/2 | 122@PA=20 |
| CSG25 | 25：1 | 10 | 200 | 200 | ZG1/4 | ZG1/4 | 81@PA=20 |
| CSG40 | 40：1 | 15 | 320 | 320 | ZG1/4 | ZG1/4 | 61@PA=20 |
| CSG60 | 60：1 | 25 | 480 | 480 | ZG1/4 | ZG1/4 | 49@PA=40 |
| CSG100 | 100：1 | 35 | 800 | 800 | ZG1/4 | ZG1/4 | 39@PA=40 |
D产品名称及型号：气动液体增压泵CSH系列（CSH60）
产品信息：
往复单元：柱塞泵 型号：CSH系列
材质:铝合金 用途：增压泵
性能：高压 输送介质：油、水等大部分液体
驱动介质：气体 泵轴位置：卧式
作用方式：单吸单作用
技术参数：
| 型号 | 增压比 | 驱动气体入口压力（bar） | 出口压力（bar） | 驱动口尺寸 | 入口尺寸 | 出口尺寸 | 最大流量L/min |
| CSH04 | 4：1 | 3~8 | 32 | 1/2 | ZG1/2 | ZG1/2 | 36.7 |
| CSH06 | 6：1 | 3~8 | 48 | 1/2 | ZG1/2 | ZG1/2 | 30 |
| CSH10 | 10：1 | 3~8 | 80 | 1/2 | ZG1/2 | ZG1/2 | 18.8 |
| CSH15 | 15：1 | 3~8 | 120 | 1/2 | ZG1/2 | ZG1/2 | 12 |
| CSH25 | 25：1 | 3~8 | 200 | 1/2 | ZG1/2 | ZG1/2 | 6.78 |
| CSH40 | 40：1 | 3~8 | 320 | 1/2 | ZG1/2 | ZG1/2 | 4.6 |
| CSH60 | 60：1 | 3~8 | 480 | 1/2 | ZG1/2 | ZG1/2 | 3.02 |
| CSH80 | 80：1 | 3~8 | 640 | 1/2 | ZG1/4 | ZG1/4 | 2.5 |
| CSH100 | 100：1 | 3~8 | 800 | 1/2 | ZG1/4 | ZG1/4 | 1.9 |
| CSH130 | 130：1 | 3~8 | 1040 | 1/2 | ZG1/4 | ZG1/4 | 1.46 |
| CSH170 | 170:1 | 3~8 | 1360 | 1/2 | ZG1/4 | ZG1/4 | 1.08 |
| CSH256 | 256:1 | 3~8 | 2048 | 1/2 | ZG1/4 | ZG1/4 | 0.76 |
| CSH400 | 400:1 | 3~8 | 3200 | 1/2 | ZG1/4 | ZG1/4 | 0.48 |
※ 表中出口压力及最大流量是在达到恒定驱动气压为8bar时数据，当驱动气压变化时，出口压力和最大流量会变动

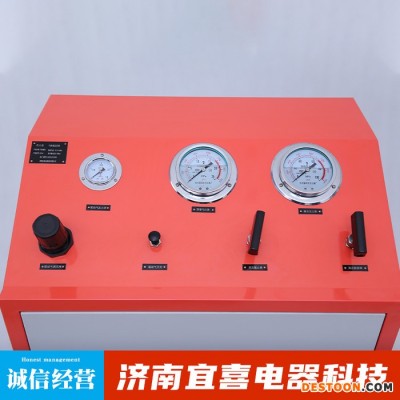

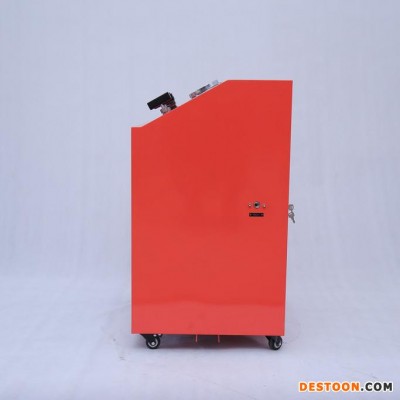

E产品名称及型号：气体增压系统
气动增压系统是将气动增压泵及各部件装配到管式框架内或封闭箱体内，结构紧凑，使用方便。气动增压系统也是根据客户要求定制的。压力表、阀门、压力调节器等均为面板安装。通过设定气压调节器可调节输出压力。到达设定压力时泵自动停止，压力下降时恢复工作。
气体增压系统当输入压缩空气时，从而也带动活塞做往复运动。由于活塞两端存在面积差，当压缩气作用在气驱活塞大面积端时，柱塞端就输出高压液体/气体。气动增压泵可以自动控制增压进程。当达到设定压力时，泵停止工作而保持压力不变。此时柱塞处于静止状态，不再消耗能量，无热量产生。当压力平衡打破后，气压泵将自动开始工作直到下个平衡。该产品具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、运用范围广等特点。
技术参数：
1、压缩介质： 空气、氮气、氧气、二氧化碳等气体
2、输入气体压力： 0.2~0.8MPa
3、输出气体/液体最大压力: 80MPa/400MPa
4、工作情况: 常温
5、特殊要求接受客户产品定制

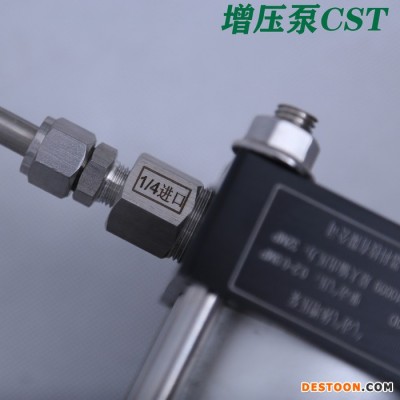

F产品名称及型号：气动增压泵CST系列（CST40）
产品信息：
往复单元：柱塞泵 型号：CST系列
材质:铝合金 用途：增压泵
性能：高压 输送介质：各种气体
泵轴位置：卧式
技术参数：
| 型号 | 增压比 | 最小气体入口压力（bar） | 最大气体入口压力（bar） | 最大允许出口压力（bar） | 气体入口尺寸 | 气体出口尺寸 | 最大流量L/min@PL=6bar |
| CST15 | 15：1 | 3 | 60 | 120 | ZG1/2 | ZG1/2 | 180@PA=8 |
| CST25 | 25：1 | 3 | 60 | 200 | ZG1/2 | ZG1/4 | 136@PA=8 |
| CST40 | 40：1 | 3 | 60 | 320 | ZG1/2 | ZG1/4 | 124@PA=8 |
| CST60 | 60：1 | 3 | 60 | 480 | ZG1/2 | ZG1/4 | 84@PA=8 |
| CST100 | 100：1 | 3 | 60 | 800 | ZG1/4 | ZG1/4 | 63@PA=8 |
