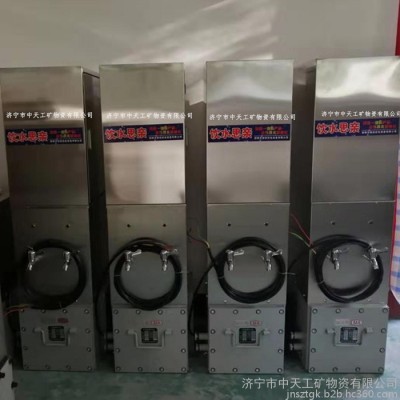

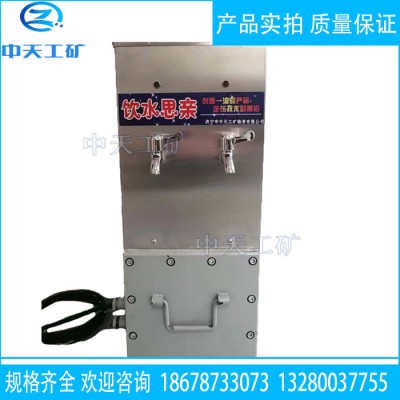

YJD5-1.8/127矿用隔爆兼本安型饮水机

概述

YJD5-1.8/127矿用隔爆兼本安型饮水机，适用于煤矿井下有瓦斯、煤危险的场所。自动加热饮水用，大大提高了井下工人的生活质量。

二、执行标准

Q/XZJD16-2012    YJD5-1.8/127矿用隔爆兼本安型饮水机。

GB3836.1～4-2010

三、工作环境条件

饮水机在下列条件下应能正常工作:

周围环境温度:0℃～40℃，气压为80～160KPa；

2) 周围空气月平均相对湿度不大于95%（25℃）；

3) 使用于有瓦斯和煤尘危险的煤矿井内；

4）在无破坏绝缘的气体或蒸汽环境中；

5) 污染等级为3级；

6）安装在无显著震动与冲击的地方，安装位置倾斜度不得超过2度。

四、主要技术特征

产品型号含义：

2、防爆型式：矿用隔爆兼本安型；防爆标志：Exdib I Mb。

3、电源电压：三相AC（50HZ）127V；波动范围75%～110%。

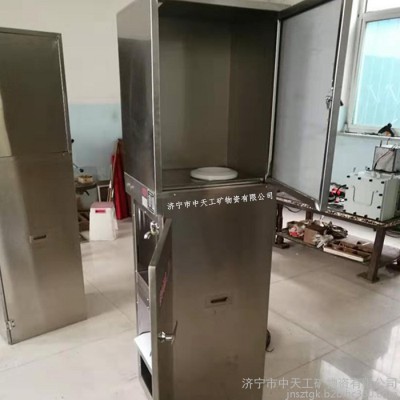

4、饮水机有隔爆主腔，接线腔，控制电路，电热管，热水腔，本安指示灯，开关，蜂鸣器组成。外壳由不锈钢焊接而成，隔爆腔由钢板焊接而成。

5、本产品主电路为隔爆部分，指示灯、开关、蜂鸣器为本安电路。

6、饮水机的电缆连接应采用3×4mm2 +1×2.5mm2防爆电缆，z大电缆连接长度15m，分布电容≤0.1uF/km，分布电感≤1 mH/km。

7、饮水加热腔容积：5L。

8、外形尺寸：475×380×1260mm；

9、重量：50kg。

五、工作原理

当三相127V电源接入饮水机后，闭合开关K控制电路得电，温控器KT0、KT1和KT2闭合，交流接触器控制回路得电吸合，接通电热管热丝加热饮用水，红色指示灯亮。当水温升至90℃时温控器KT2断开，停止加热，绿色指示灯亮；当水温降至80℃时温控器KT2再次接通加热，热水保温在80～90℃。

六、主要性能

自动加热烧水：当水温升到90℃时温控器（开关）KT2断开，停止加热；当水温降至80℃时温控器接通，再次加热，热水保温在80℃～90℃；

2、过流保护：当负载电流≥12A时，主电路熔断器断开，切断电源；

3、饮水加热超温保护：当温度失控水温升至95℃时温控器KT1或KT0或KT0、KT1同时断开，停止加热。

4、低水位保护：当水位因故降至电热管z高点以上45mm时，水位开关分断，切断加热电源。

七、安装

1、饮水机安放的地面应基本水平，倾斜度不得大于2度。z好放在井下空气流通的地方。

2、把电源线接入矿用综合保护器内三相AC127V 电源，外壳接好地线。

八、操作使用：

1、将装有纯净水的水桶平稳地倒置在聪明座的进水口上，或把过滤水桶平稳放置于热水器上并加满水，打开热水阀，水桶内有气泡冒起，说明水正在流入水胆，直至水从热水阀流出为止（一次使用需多冲洗几次）。

2、打开电源开关进行加热，红色指示灯亮，当红色指示灯灭，绿色指示灯亮时处于保温状态，水温在80~85℃之间。

九、常见故障与处理

序号故障现象故障原因处理方法

1

开关闭合后，红色指示灯不亮。

1开关K未接通；

2稳压器无输出DC10V。

1检修或更换开关K,继电器J1;

2检修稳压电路。

2

红、绿指示灯都不亮且蜂鸣器报警。KT2（85℃）温控器不能断开致使温升到KT1（95℃）、KT0（95℃）断开；更换KT2。

3

加热红指示灯一直亮，水开一定时间后蜂鸣器报警。

KT2（85℃）、KT2（95℃）、KT0(105℃)温控器均不能断开。

更换KT0、KT1和KT2。

4

加热红指示灯一直亮，但不能加热水，一定时间后蜂鸣器报警。

电加热管坏。

修理或更换。

特别注意：

a）本产品必须与照明综合保护装置配套使用！

b）检修时不得改变产品本安电路和与本安电路有关的元器件的型号、规格、参数！

c）严禁带电开盖！

d）严禁无水时加电空烧！加水时必须先关掉电源！

e）严禁损伤防爆面！

十、包装

1．包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。

2．包装箱内应有下列文件和附件：

a. 装箱单；

b．产品合格证；

c．使用说明书（应符合GB9969.1-2008的规定）。

十一、运输

在运输过程中不允许碰撞或重压，并应防止雨水侵入。

十二、贮存

应贮存在通风良好的库房内，室内不得有腐蚀性气体或蒸气，工作温度为-20℃～40℃，相对湿度不大于95%（25℃）。

十三、质量保证

产品自出厂日起，一年内出现质量问题，包修、包换。
